画像診断ワークステーション
CS-7
承認番号：22200BZX00834000
多機能性と簡便な操作性を両立したDR、CR用コンソール
製品の特長
AI※2が一般撮影業務を支援。2つのポジショニング判定支援機能でお客様の再撮影削減、医療安全、業務効率化に貢献します。

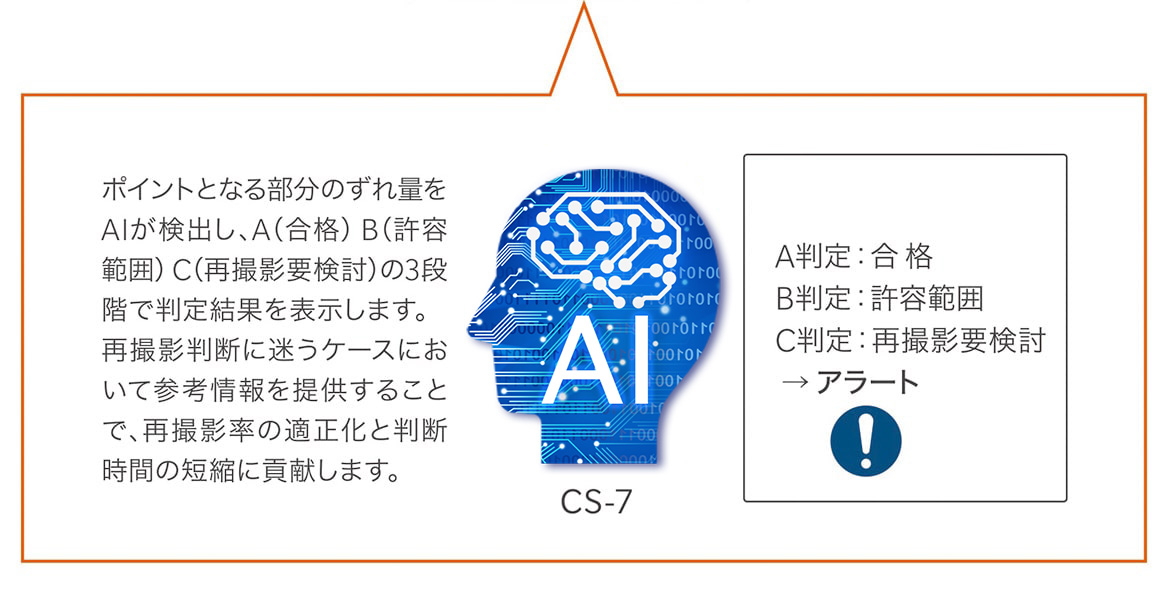

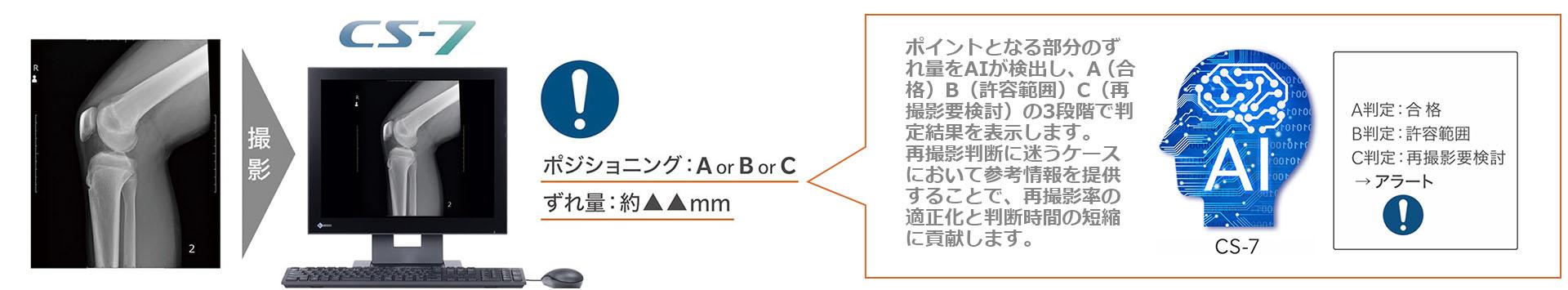

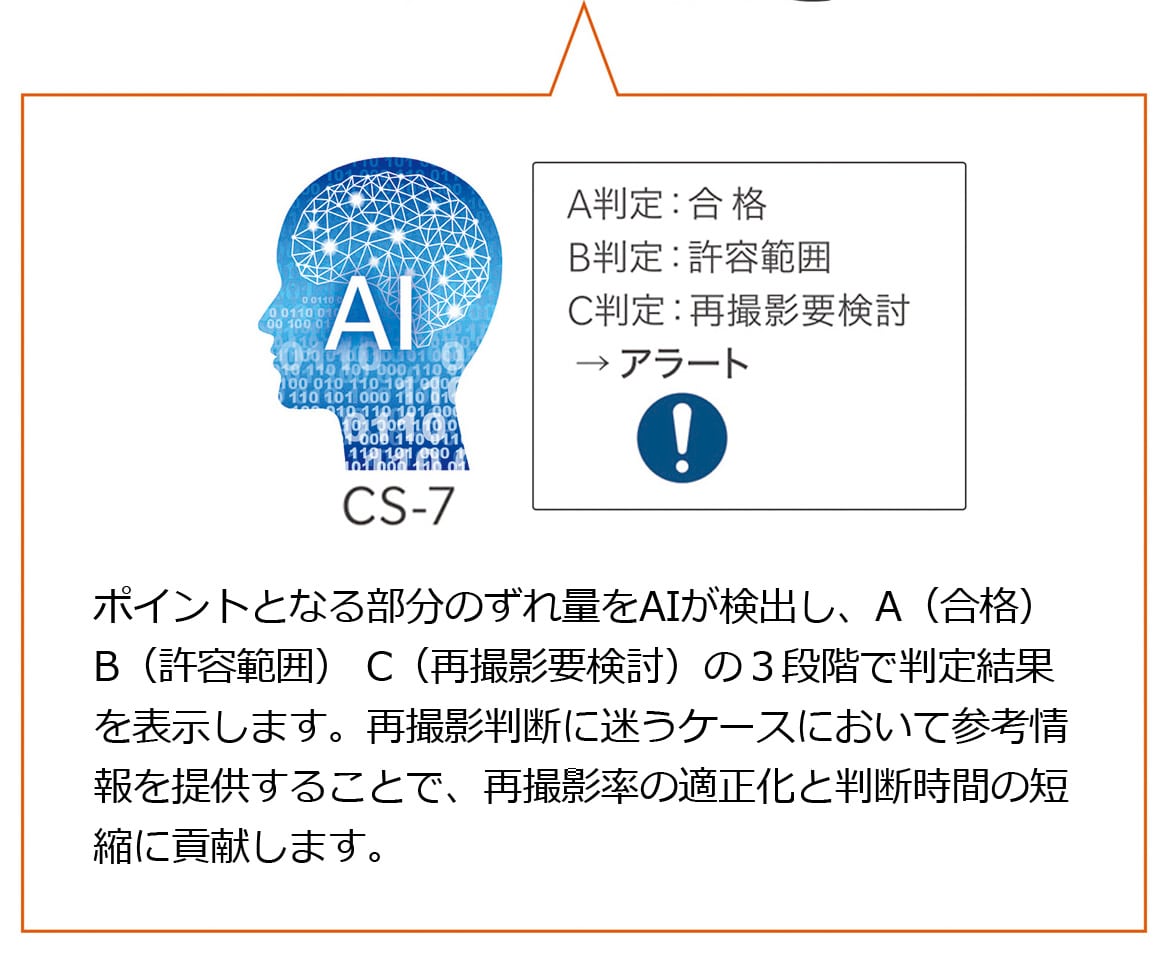

■ポジショニング精度判定(膝関節側面、足関節側面、肘関節側面)
AIがポジショニングのポイントとなる部分のずれ量を検出。再撮影判断をサポート。
再撮影基準の適正化、判断時間の短縮

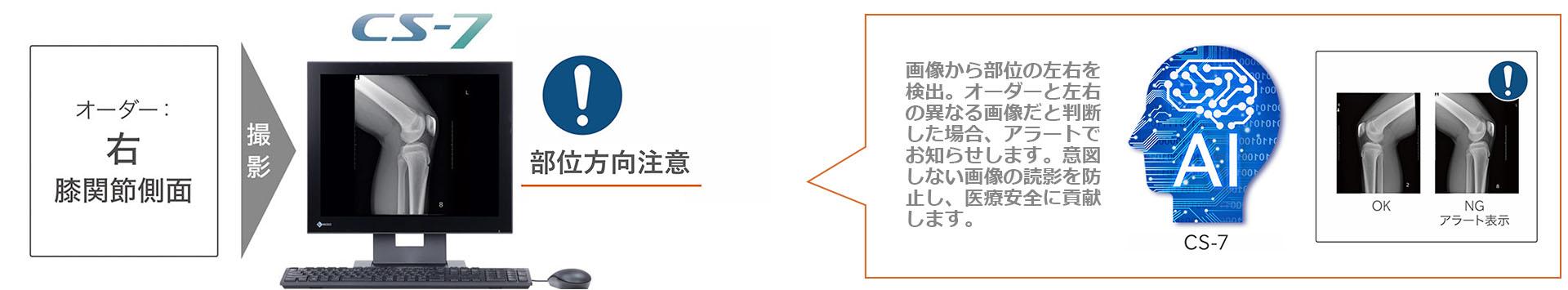

■撮影部位方向判定
・左右間違い検知(膝関節側面、足関節側面、肘関節側面)
AIがオーダーと画像の不整合を検知。部位の左右間違いを防止。

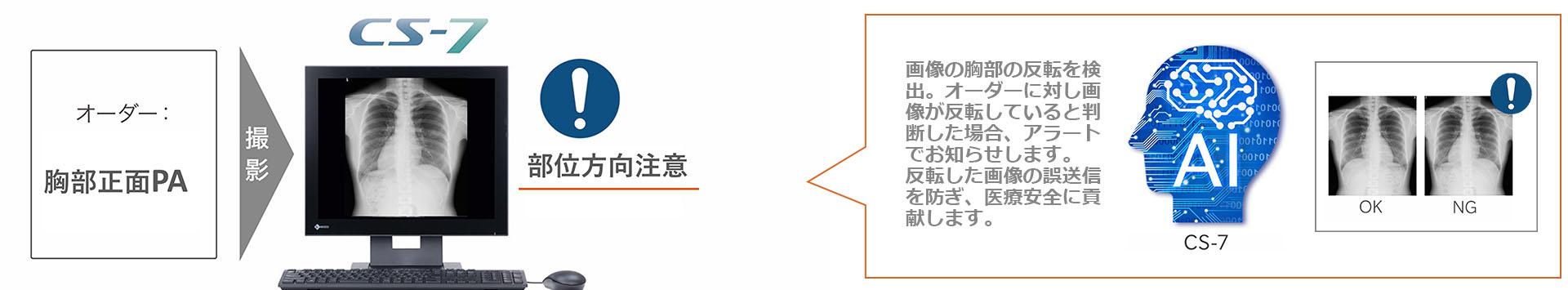

・撮影方向間違い検知(胸部正面、胸部側面)
AIが胸部の反転を検知しオーダーとの不整合を検知、撮影方向の間違いを防止。
オーダーと異なる画像の診断防止、患者を帰す前の再撮影へ
※1本機能はDR撮影時のみ対応可能です。
※2AI技術のひとつであるディープラーニングを設計に用いた。投入後に自動的に本機能の性能や精度が変化することはありません。
ボジショニング判定支援機能、左右判定支援機能で判定結果が表示された場合、再撮影前に必ず画像を確認してください。

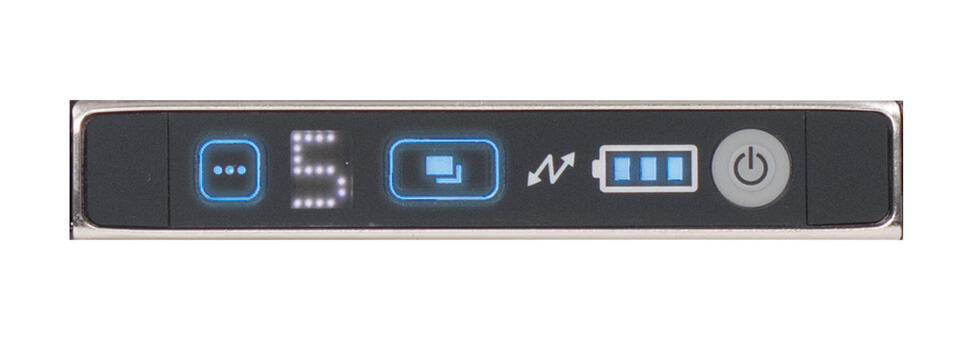

豊富なパネルローミング機能
複数の撮影室でAeroDRパネルをシェアするためのローミングが進化しました。パネル側のボタン操作のみでローミング設定が可能になりました。マルチサイズクレードルやレジストレーションキーも含めた複数のローミング機能を持つため、運用に応じたローミング手段を選択可能に。

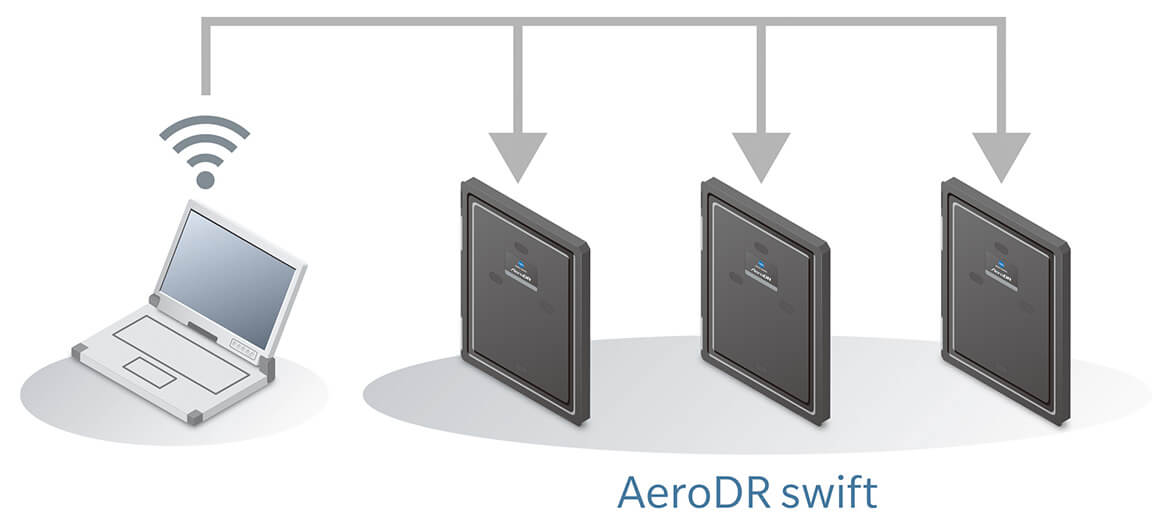

アクセスポイントレスでパネル接続可能
コンソールとパネルは任意の組み合わせが可能。撮影目的に合わせて複数のパネルが使用いただけます。

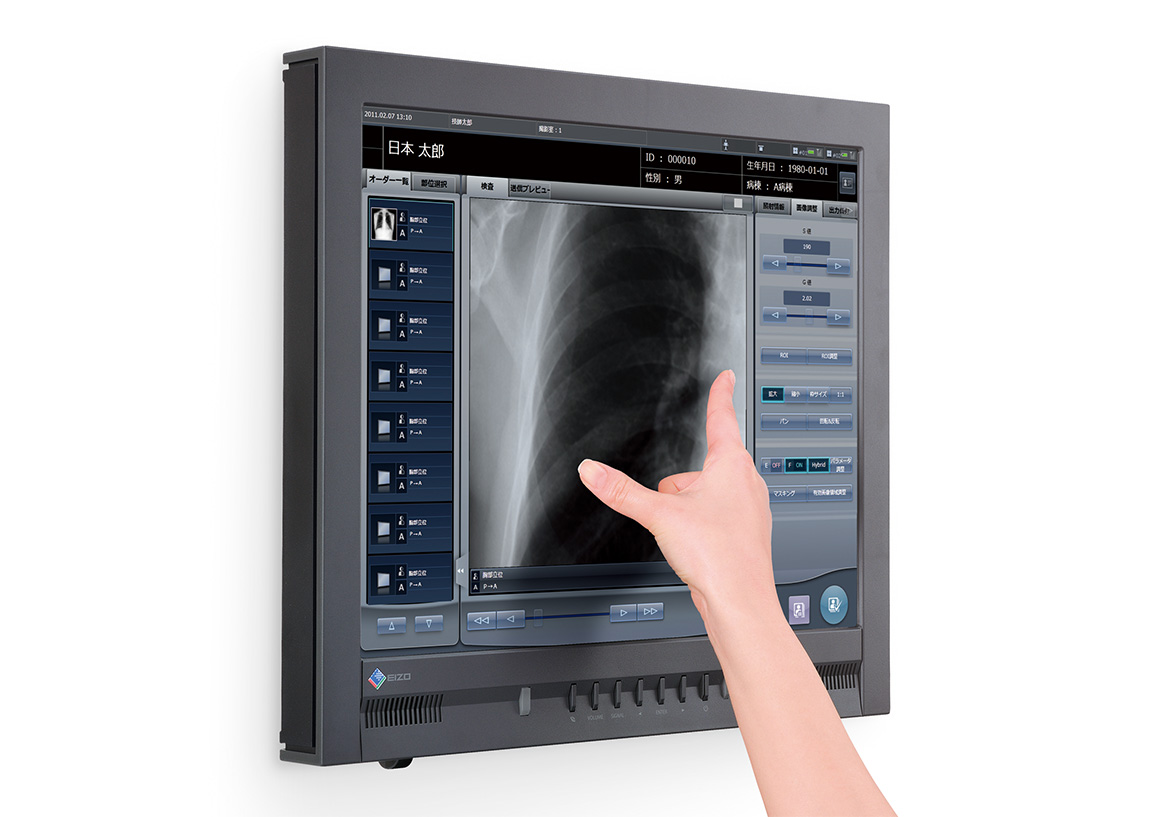

マルチタッチモニターに対応
スマートフォンなどに採用されているマルチタッチモニターに対応。時代に即した新しい操作性が、拡大・縮小、パン操作など各種操作を支援します。

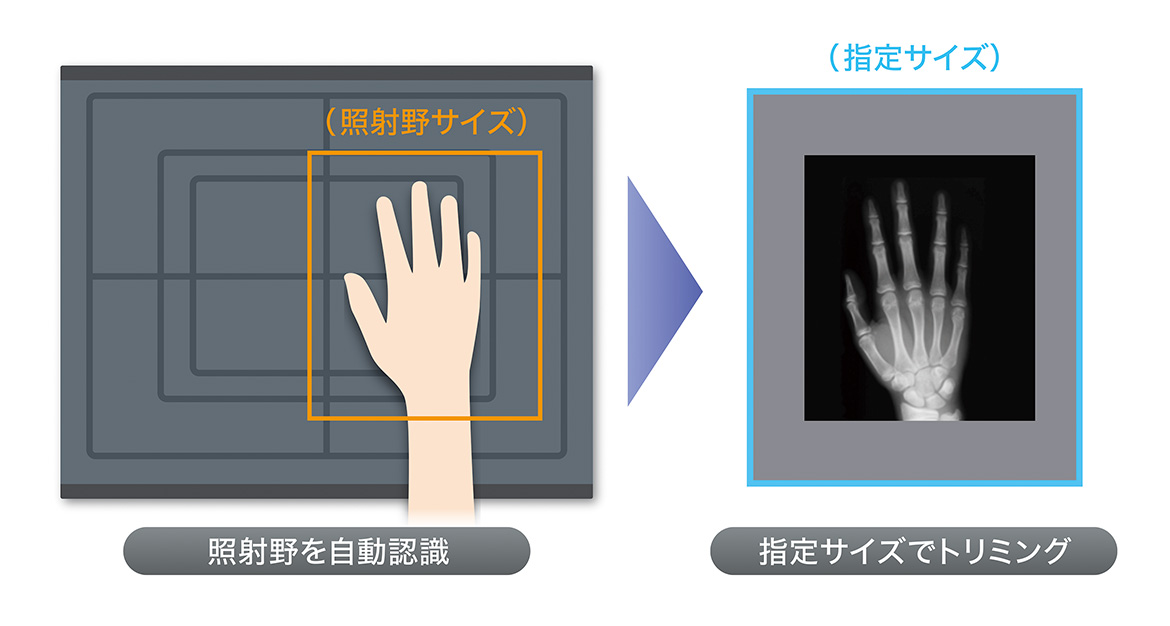

照射野自動認識と自動トリミング
X線の照射野範囲を自動で認識し、最適な画像サイズで自動トリミングすることが可能です。トリミングサイズは、撮影条件キー毎にサイズとトリミング方法を設定することができ、フィルムサイズ、照射野サイズを選択、また撮影ごとに任意のサイズに変更することも簡単にできます。

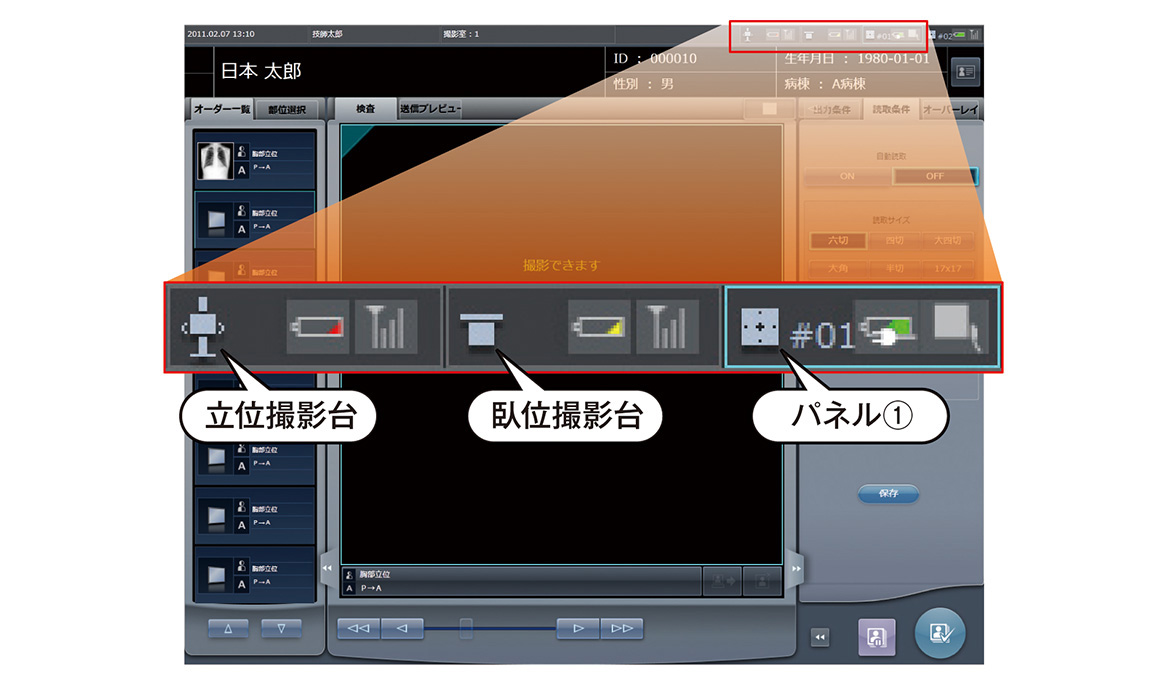

パネルの状況が一目瞭然
パネルの無線電波強度やバッテリー残量についてリアルタイムにコンソール画面上で確認が可能です。
※立位・臥位撮影台装置の認識は有線ケーブルによる接続が前提となります。

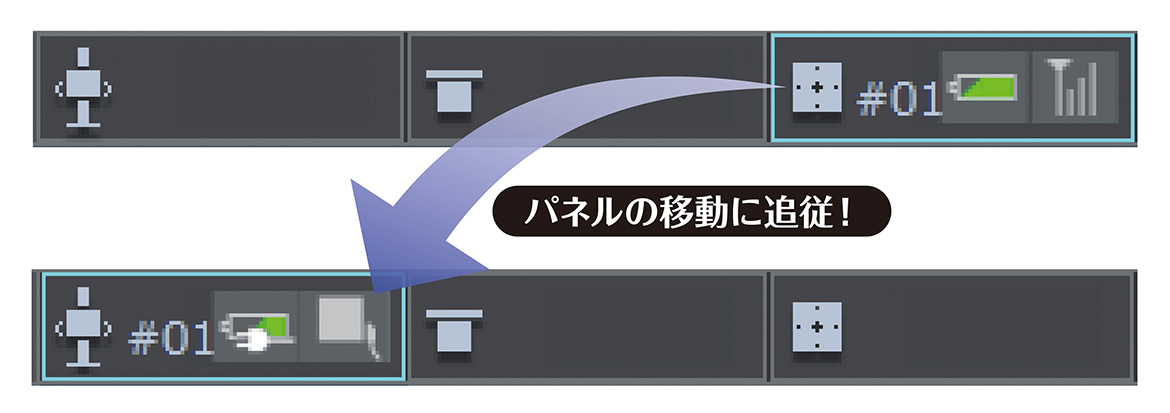

パネルオートトラッキング
1撮影室に複数枚のパネルが導入された場合でも、パネルの移動に追従してどこの撮影台に装填されたかなど、パネル制御と画面表示が連動するため、どこにパネルが所在しているかなど覚えておく必要も無く、直感的かつストレスの無い操作性を実現しています。
複数撮影室間でのパネルシェア
簡単なローミング操作により1枚のパネルを複数撮影室間で共通利用でき、また、システム上に登録可能なパネル数にも制限がないため、余計な意識をすることなく撮影室間のシェア利用ができます。CRカセッテ同様、自由度の高い運用とパネル枚数の最適化に貢献します。

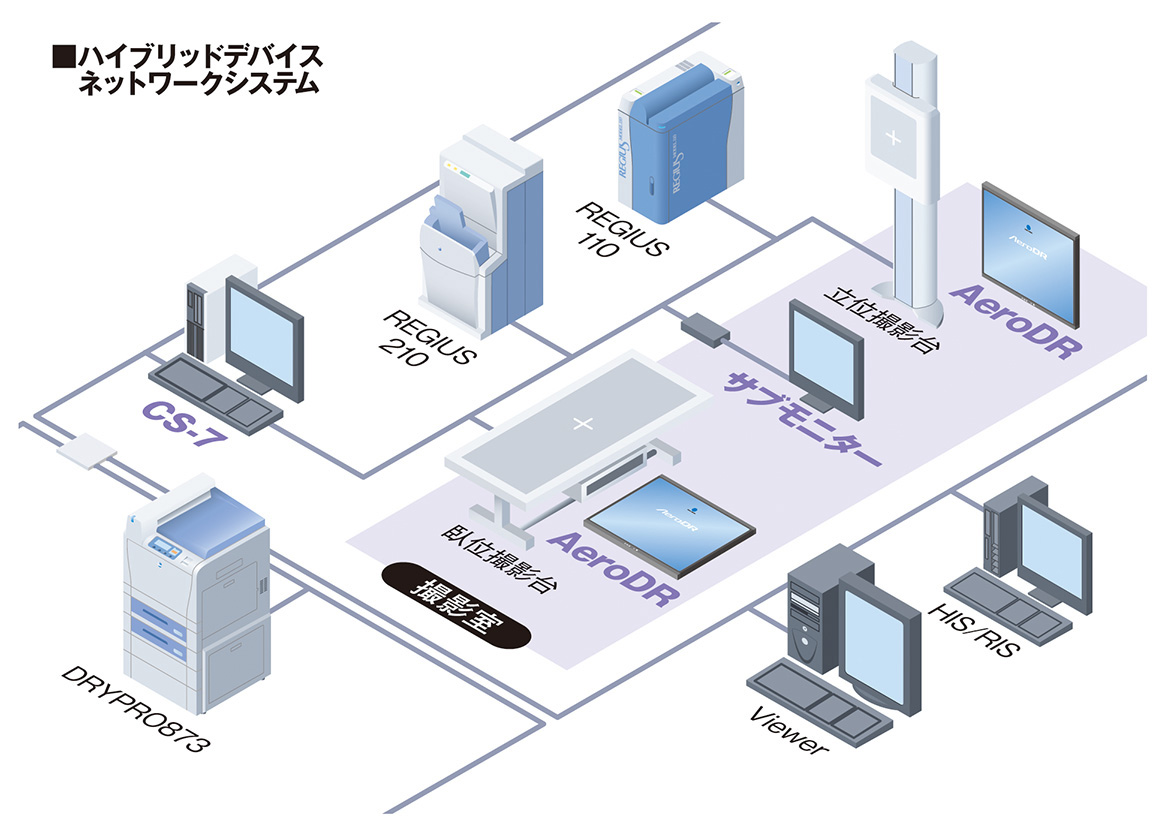

撮影ワークフローのさらなる効率化を実現
AeroDRの多様なワークフローをさらに強化するため、撮影室内でも患者情報や撮影画像を確認できるサブモニターをご用意しました。
※サブモニター対応は別途オプションになります。
※対応可能なCRは REGIUS170/190/210/110/ΣⅡ になります。

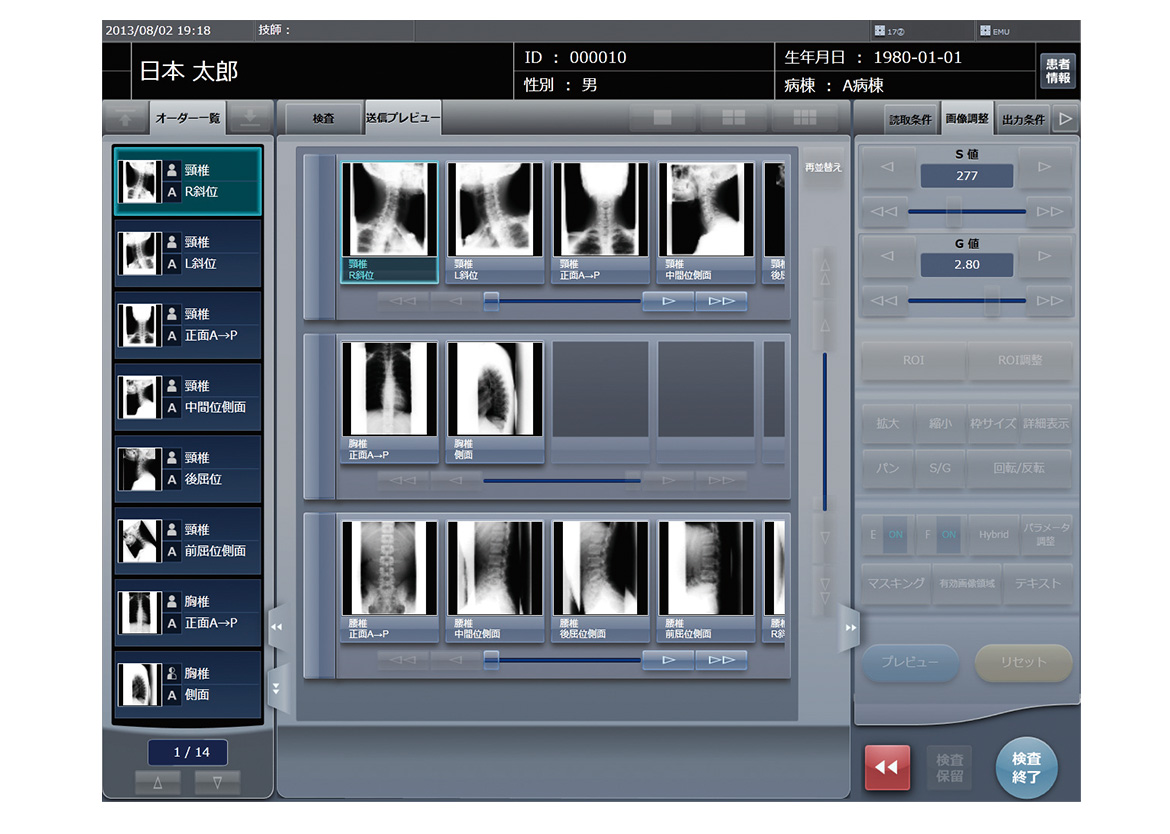

画像並び替え機能
PACSへ画像を送信する前に画像の順番を簡単に変更することができるので、送信順序を気にせず撮影することができ、医師の望むハンギングプロトコルにも的確に対応します。

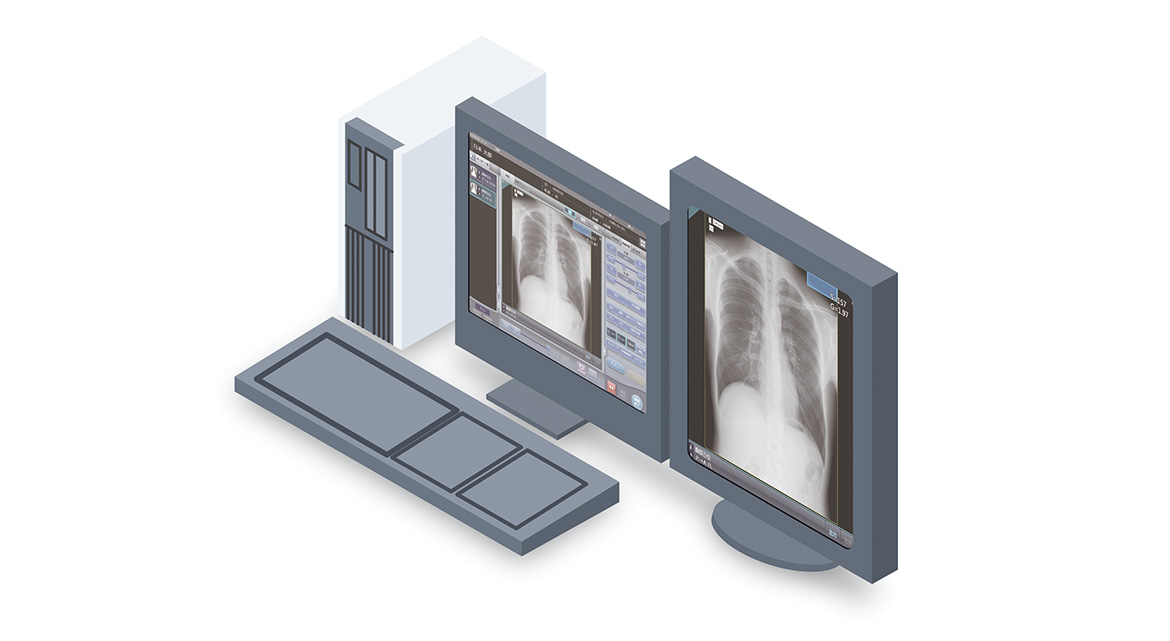

高精細モニター運用 ※
撮影後画像をより精細に確認するといったご要望にお応えし、高精細モニター接続を可能としました。画像の拡大や画像処理調整した内容も瞬時に反映し、確認することが可能です。
※オプション機能
タブレット端末に画像と患者情報を表示 ※
タブレット端末を使用して、患者情報や画像の確認が容易にできるサブモニタ運用が可能です。これにより、撮影前後に撮影室内での患者間違いの防止や、撮影画像の確認を効率的に行うことが可能になります。
※オプション機能
回診向けアプリケーション

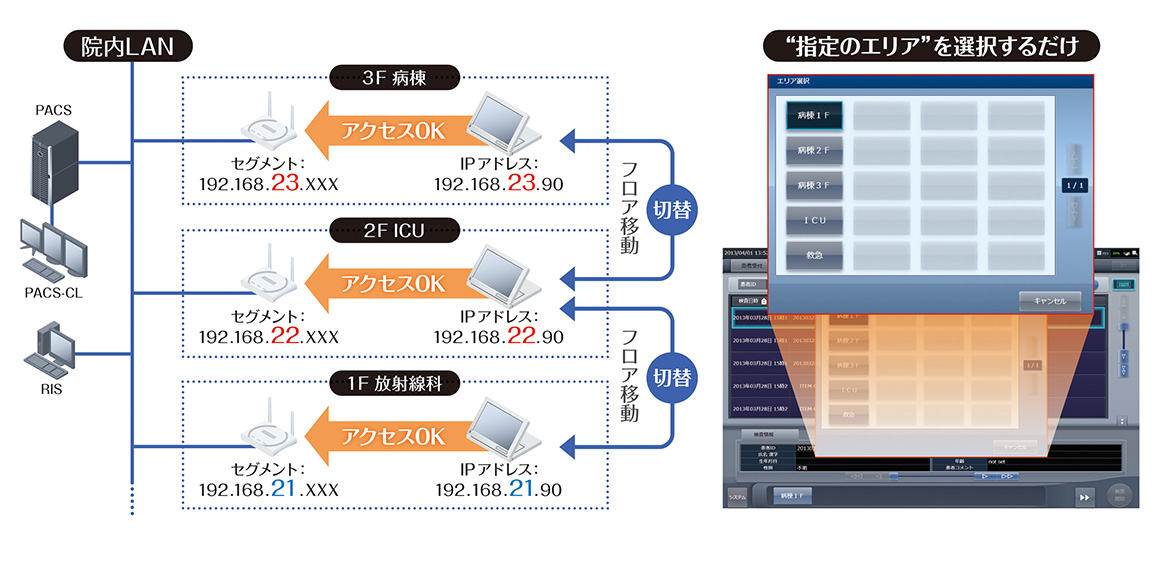

院内LAN環境切替機能
院内システム(RIS/PACS)などのネットワーク体系が異なる場合でも、CS-7 Portableでは事前に設定したアドレス情報に使用箇所に応じて切り替えることが可能なため、持ち運びによる運用が基本運用となる回診環境でも柔軟にご利用いただけます。 CS-7 Portableは、回診環境下での必要な機能を備え、最適なソリューションをご提案いたします。

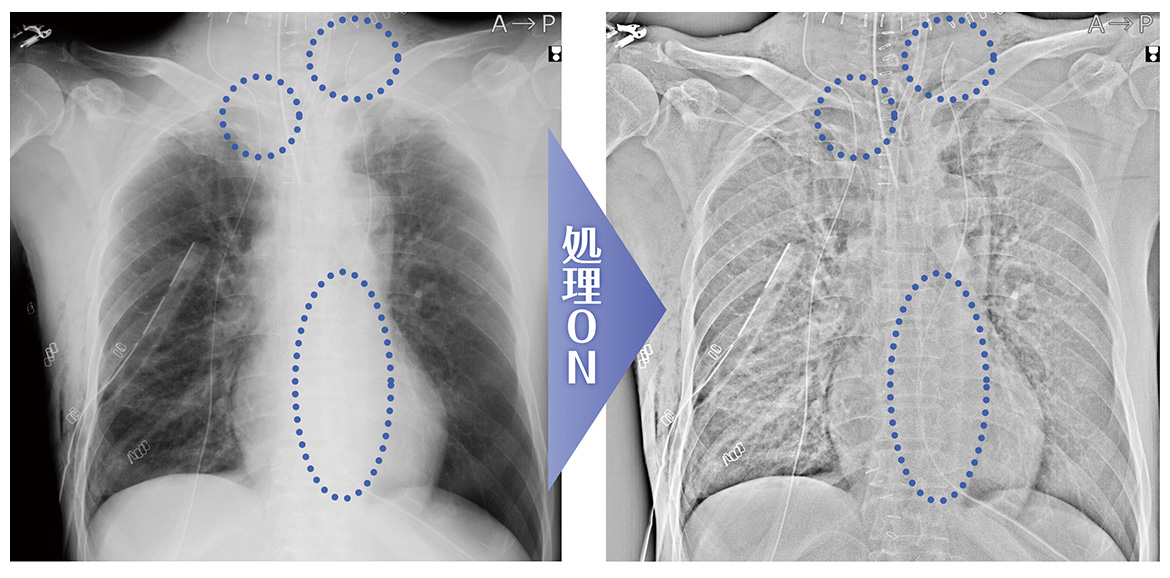

カテ先・ガーゼ強調処理を搭載 ※
ポータブル撮影の目的は、経過観察だけではなく、術後の残存物確認（ガーゼカウント）や、カテーテルや挿管チューブのルート確認等も挙げられます。CS-7 Portableには、そのための専用処理を搭載しました。カテーテルやガーゼなどの確認をしやすくし、即時画像確認のメリットを最大限に活かすことができます。
＜対象部位＞
胸部正面／胸部側面／腹部正面／腹部側面／頭部正面／頭部側面／小児胸部正面／小児胸部側面／乳幼児胸腹部／新生児胸腹部／聴器／頸部／腰椎側面／胆道造影／手指骨／足根骨／足趾
※オプション機能
検査分離・結合機能
コンソール上で検査の分離・結合を行う編集機能です。検査単位での入替や検査内の撮影画像単位での入替が可能です。例えば、救急患者撮影の際に仮の患者IDで撮影し、撮影後に正規の検査オーダー情報に紐付けしたり、患者取り違えがあった場合でも検査間での入替えを行うことができます。
※オプション機能
検診向けアプリケーション

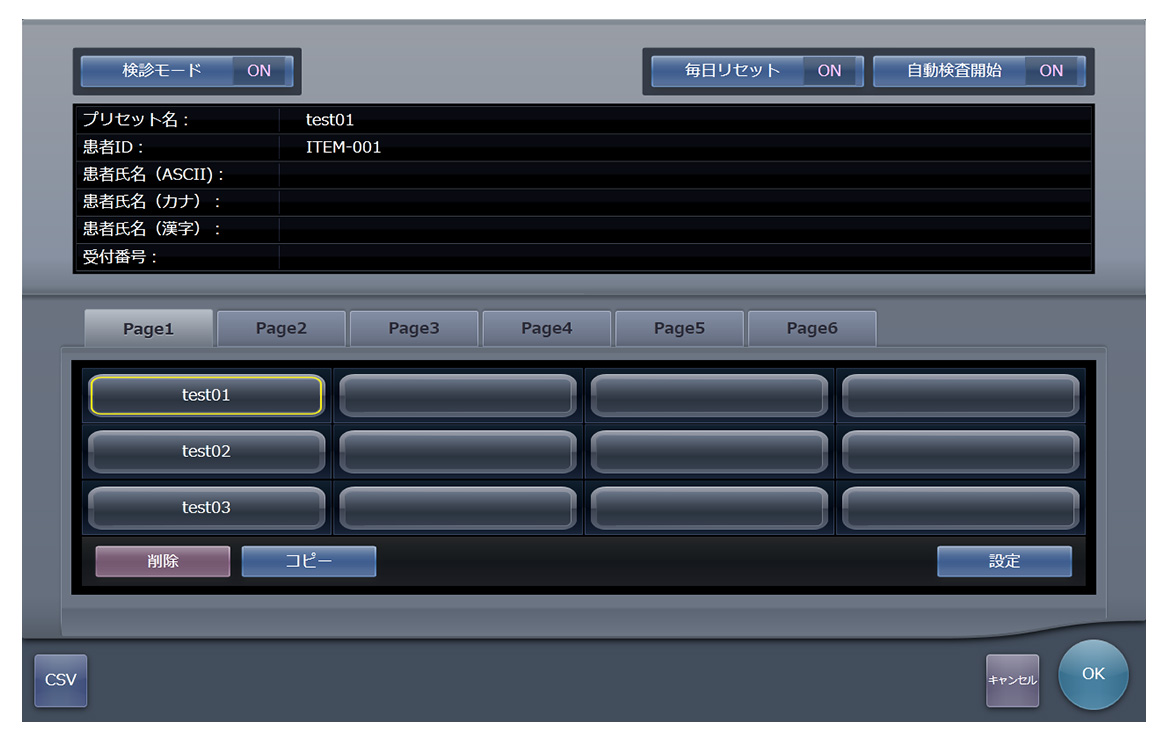

検診特有のワークフローに対応 ※

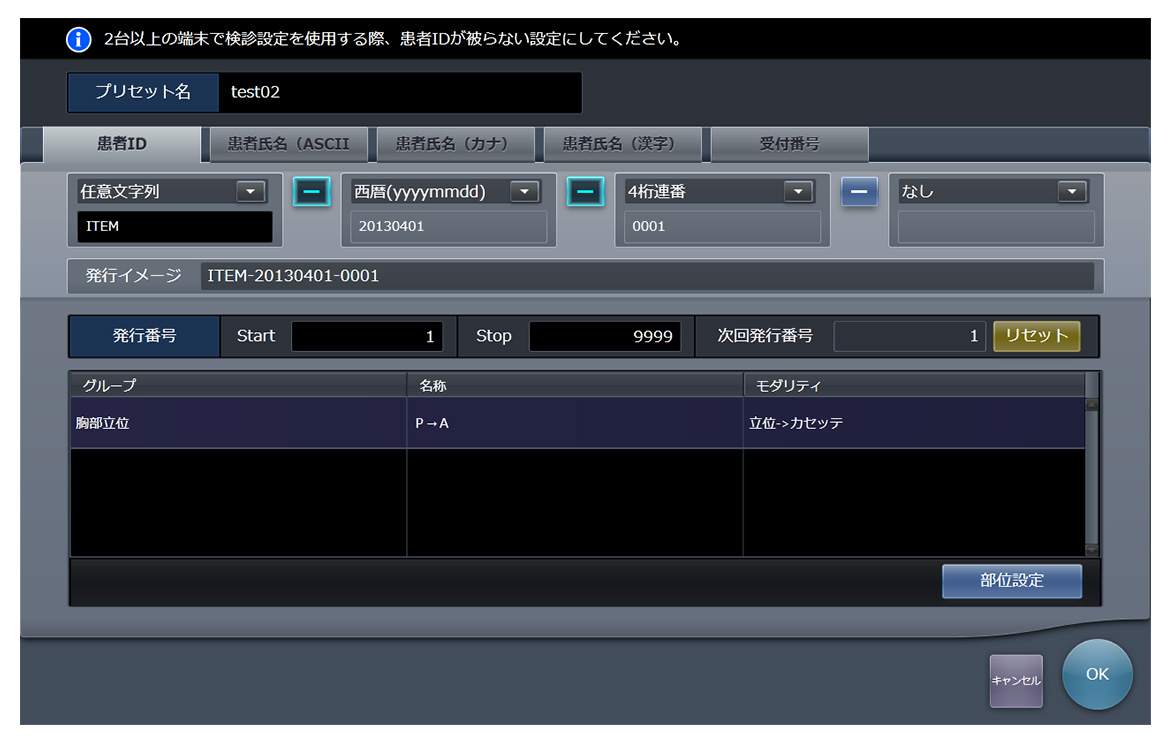

撮影後、都度データバックアップを実施するリアルタイムバックアップ機能や、自動発番機能など検診撮影に必要な機能を準備。患者IDの自動発番機能は、その発番ルールや任意文字を追加するなど柔軟なルール作成が可能です。
※オプション機能
仕様・スペック

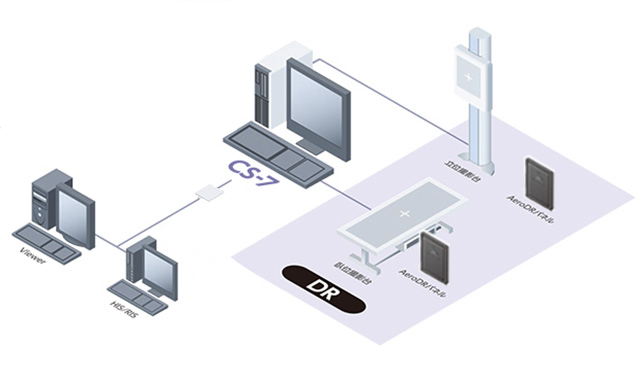

システム構成
ニーズに合わせたラインアップ
| CS-7Pro / CS-7Lite | CS-7 Portable |
|---|---|
お客様のニーズにお応えできるよう、CS-7はProとLiteの2タイプをラインアップしました。ご予算や運用に応じ、フレキシブルなシステム構築が可能です。 |
可搬型DRの「AeroDR」とご利用いただくことで、病棟や手術場などその場で撮影画像の確認が行えます。ポータブル運用に有効な各種機能も備えています。 |
画像診断ワークステーション CS-7の主な仕様
| 一般的名称 | 汎用画像診断装置ワークステーション | |
|---|---|---|
| 販売名 | 画像診断ワークステーション CS-7 | |
| 承認番号等 | 22200BZX00834000 | |
| クラス分類 | 管理医療機器（ClassⅡ） / 特定保守管理医療機器 | |
| 製品タイプ | 据え置き型 画像診断ワークステーション | |
| モニター | 17インチ高視野角LCDマルチタッチモニター | |
| 画像処理 | 自動階調処理 周波数処理（F処理） イコライゼーション処理（E処理） ハイブリッド処理（HF処理・HE処理） ハイブリッドスムージング処理（HS処理） REALISM処理（RF処理・RE処理） REALISMスムージング処理（RS処理） グリッド目除去処理 照射野自動認識処理 |
|
| 画像保管容量 | 80GB以上 | |
| 入出力ポート | Ethernet 10base-T/100base-TX/1000base-T USB 6ポート以上 |
|
| DICOMサポート | DICOM Storage SCU DICOM Basic Grayscale Print Management SCU DICOM Modality Worklist Management SCU DICOM Modality Performed Procedure Step SCU |
|
| 画像出力階調 | 12bit（4,096階調） | |
| 画像出力 | ホスト：最大4ch.（CS-7 Liteは標準1ch.） プリンター：最大2ch.（CS-7 Liteは標準1ch.） |
|
| 外形寸法 | 338（W）×378（D）×100（H）mm | |
| 重量 | 7.6kg | |
| 定格電圧 | AC90V-264V（単相50/60Hz） | |
| 消費電力 | 46W | |
| 主な付属品 | 制御部電源ケーブル 操作部電源ケーブル 制御部～操作部接続ケーブル キーボード×1 / マウス×1 |
|
| 主なオプション | 患者ID登録用磁気カードリーダー バーコードリーダー 増設LANカード サブモニターアダプター |
|
CS-7 Portableの主な仕様
| 一般的名称 | 汎用画像診断装置ワークステーション | |
|---|---|---|
| 販売名 | 画像診断ワークステーション CS-7 | |
| 承認番号等 | 22200BZX00834000 | |
| クラス分類 | 管理医療機器（ClassⅡ） / 特定保守管理医療機器 | |
| 製品タイプ | ポータブル型画像診断ワークステーション | |
