ON DEMAND PUBLISHER 105e

• デジタル印刷システムの最新機種ページへ

本体の主な仕様

形式			コンソールタイプ
読取り解像度			600dpi×600dpi
書き込み解像度			600dpi×600dpi
メモリー容量			256MB（DIMM）＋HDD容量40GBのうち10GBを使用
階調			256階調相当
複写原稿			シート、ブック、立体物
最大原稿サイズ			最大A3（297mm×420mm）
複写サイズ	用紙サイズ		A3、B4、A4/A4R、B5/B5R、A5、ハガキ（専用キット使用時）、不定形紙：最大324×460mm
	画像欠け幅		先端/後端：2mm±2mm以内　手前/奥側：1.5mm±1.5mm以内
	ウォームアップタイム		6分以下（条件：20℃・定格電圧）
ファーストコピータイム			約3.0秒以下（A4、トレイ1、プラテン、ストレート排紙、NON EE、後処理無し時）
連続複写速度			105枚/分（A4）、82枚/分（A4R）、105枚/分（B5）、92枚/分（B5R）、69枚/分（B4）、61枚/分（A3）
複写倍率	固定倍率	等倍	1:1±0.5%以下
		拡大	1:1.154/1.224/1.414/2.000
		縮小	1:0.866/0.816/0.707/0.500
	固定任意		3種類設定可能
	ズーム		25%～400%（0.1%単位で選択可能）
	縦横独立変倍		25%～400%（主走査方向倍率0.1%単位 副走査方向倍率0.05%単位で選択可能）
給紙方式		本体	大容量トレイ×2段（1,700枚+1,700枚）（64g/m2紙）
対応用紙坪量※1※2			40～300ｇ/m2
連続複写枚数			1～9,999枚
両面コピー			スタックレスADU標準装備 通紙可能サイズ/最大：324mm×460mm　最小：100mm×140mm 通紙可能坪量/60～244g/m2
対応プロトコル			TCP/IP（LPR、RAW）、IPX/SPX（NDS、Bindery）、NetBEUI、EtherTalk、IPP
電源			単相3線式AC200V・15A（50Hz/60Hz）※対地電圧100V
最大消費電力			3kW（フルオプション時）
大きさ（幅×奥×高）			895×775×1,190mm （操作部含まず）
質量			約330kg
機械占有寸法（幅×奥）	本体		895×975mm
	TYPE 1		4,338×975mm
	TYPE 2		4,338×975mm
	TYPE 3		4,090×975mm

※1

40～49ｇ/m²紙は、指定ノンカーボン紙（紙種によって制限があります）

※2

244～300ｇ/m²紙は、PF-701 TypeB中段トレイのみ給紙可

自動原稿送り装置（標準搭載）

原稿送り装置の種類	自動両面原稿送り装置
原稿サイズ	A3、B4、A4、A4R、B5、B5R、A5
原稿の種類	50～200g/m2（両面原稿は50～130g/m2）
原稿積載枚数	100枚（80g/m2）
原稿交換速度	105枚/分（A4ヨコ）
電源	本体より供給
最大消費電力	100W以下
大きさ（幅×奥×高）	650×570×170mm（給紙皿含まず）
質量	約22kg

スキャナー機能（標準搭載）

読み取りサイズ	最大A3
読み取り解像度	200×200dpi、300×300dpi、400×400dpi、600×600dpi
原稿読み取り速度	105枚/分（A4ヨコ）
インターフェイス	イーサーネット（100Base-TX/10Base-T）
読み取り方式	Scan to HDD（Twain Driver） Scan to FTP Scan to SMB Scan to E-mail（SMTP/POP Before SMTP/SMTP認証）
画像圧縮方式	PDF/TIFF（MMR or MH Dipsw切り替え）

ネットワークプリンター機能（標準搭載）

形式	本体内蔵型（ネットワーク標準装備）
CPU	Low Voltage Pentium III Tualatin 933Mhz
メモリー	512MB
ハードディスク	20GB
プリントサイズ	A3、A4、A5、B4、B5、ハガキ、A4タブ紙
連続プリント速度	105枚/分（A4）、82枚/分（A4R）、105枚/分（B5）、92枚/分（B5R）、69枚/分（B4）、61枚/分（A3）
解像度	2,400dpi相当×600dpi
階調数	2値
ページ記述言語	Adobe PostScript3（PDFダイレクトプリント可能）/TIFFダイレクトプリント
対応プロトコル	TCP/IP（LPR、RAW）、IPX/SPX（NDS、Bindery）、NetBEUI、EtherTalk、IPP
対応OS	Windows 98／Me、Windows NT4.0／2000／XP／Server2003 Mac OS 9.2以上、Mac OS X（10.2／10.3／10.4）
内蔵フォント	欧文Adobe136書体/日本語フォント　モリサワ　リュウミンL-KL/中ゴシックBBB
インターフェイス	イーサネット（100Base-TX/10Base-T）、IEEE1284

大容量スタッカ〔LS-501〕(TYPE 2に標準)

形式	グリッパー搬送による水平スタック方式の大容量スタッカ
用紙サイズ	A3、B4、A4、A4R、B5、B5R、A5、A4ワイド紙（314×223mm）最大用紙　324mm×460mm
用紙坪量	40～300g/m2
給紙容量	5,000枚（A4サイズ以上）
電源	別電源：AC100-240V
最大消費電力	143W以下
大きさ（幅×奥×高）	785×723×1,020mm
質量	約110Kg

大容量給紙トレイ〔PF-701 TypeB〕(TYPE 1/TYPE 2/TYPE 3に標準)

用紙サイズ	A3、B4、A4、A4R、B5、B5R、A5、ハガキ＊、 注）不定形紙は最大324mm×460mmまで可能、 ＊ハガキ（専用アダプタ使用時）
対応用紙紙坪量	40～244ｇ/m2（上下段トレイ） 40～300ｇ/m2（中段トレイ）
トレイ容量	2,300枚×3段（6,900枚）
電源	本体より供給
最大消費電力	100W以下
大きさ（幅×奥×高）	約807×670×1,020mm
質量	約140kg

ステープルフィニッシャー〔FS-503〕(TYPE 1/TYPE 2に標準)

形式		自動ステープル
用紙サイズ		最大324mm×460mm
モード別用紙サイズ	ノンステープルモード	A3、B4、A4、A4R、B5、B5R、A5、A5R
	オフセットモード	A3、B4、A4、A4R、B5、B5R、A5、A5R
	ステープルソートモード	A3、B4、A4、A4R、B5、A5
	サブトレイモード	A3、B4、A4、A4R、B5、B5R、A5、A5R、ハガキ
対応用紙坪量		40～300g/m2（244 g/m2以上はサブトレイ排出） ステープルモード時:50～300g/m2
トレイ容量	ノンステープルモード又はオフセットモード	3,000枚 ：　A4、A4R、B5、B5R 1,500枚 ：　A3、B4 500枚　：　A5、A5R
	ステープルモード	2～  9枚綴じ ：　150部 10～ 20枚綴じ ：　 50部 21～ 30枚綴じ ：　 30部 31～ 40枚綴じ ：　 25部 41～ 50枚綴じ ：　 20部 51～ 60枚綴じ： 15部（A3は不可） 61～100枚綴じ： 10部（A3は不可）
	サブトレイモード	200枚
ステープルモードの種類		奥1箇所（45度）、前1箇所、中央2箇所
ステープル枚数		最大100枚（B4以下：62g/m2～91g/m2）
ステープル容量		5000発
マニュアルステープル対応		可能
電源		本体より供給
最大消費電力		110W以下
大きさ（幅×奥×高）		544×1,020×723mm（幅はメイントレイ含まず） メイントレイ含む幅（収納時）　　：781mm メイントレイ含む幅（引き出し時）：866mm
質量		約80Kg

マルチ折りパンチユニット〔FD-501〕(TYPE 1に標準)

機能	パンチ・折り機能
パンチ穴数	2穴：Φ6.5、穴ピッチ80mm　/　3穴：Φ8.0、穴ピッチ108mm
適用紙坪量	50～209g/m2
パンチ紙サイズ	2穴：A3、B4、A4/A4R、B5/B5R、A5/A5R3穴：A3、B4、A4、B5
折り種類	中折り、内三つ折り、外三つ折り、Z折り、ダブルパラレル、観音折り
折り紙サイズ	A3、B4、A4R
電源	別電源：AC100−240V
最大消費電力	180W
大きさ（幅×奥×高）	400×723×1,231mm
質量	約130Kg

中綴じ機〔SD-501〕(TYPE 1に標準)

形式		小口断裁・マルチ折り付き中綴じ装置
機能		◆サブトレイモード：処理なしでサブトレイに排出 ◆中綴じモード：中折中綴じ処理を行い、中綴じトレーに排出 ◆中綴じ・断裁モード：中折中綴じ処理を行い、断裁した後中綴じトレーに排出 ◆重ね二つ折りモード：1枚又は、複数枚を中折り処理して中綴じトレーに排出 ◆重ね三つ折りモード：1枚又は、複数枚を三つ折り処理して三つ折りトレーに排出
処理能力		105PPM
生産性		100%
中綴じ機能	用紙サイズ	A3、B4、A4R、B5R、ワイドサイズ（最大324×460mmまで可能）
	用紙斤量	50～244g/m2
	最大中綴じ枚数	50～91g/m2　 ：　50枚 92～130g/m2　 ：　20枚 131～161g/m2　：　15枚 162～209g/m2　：　10枚 210～244g/m2　：　5枚
	ステープル位置	可変可能（90～165mm）
	ステープル方式	インラインクリンチ方式
	収容枚数	サブトレイ　200枚 束排紙トレイ2～10枚綴じ 　：　50冊以上 11～20枚綴じ　：　30冊以上 21～30枚綴じ　：　20冊以上 31～40枚綴じ　：　20冊以上 41～50枚綴じ　：　15冊以上 ※収納カセットの扉を外すことにより上記数量以上の排出可能
断裁機能	用紙サイズ	A3、B4、A4R、B5R、ワイドサイズ紙（324×460mmまで可能）
	用紙斤量	50～244g/m2
	最大断裁枚数	50枚×2
	断裁個所	小口
	切り屑箱容量	10,000枚断裁以上（10,000万回ではない）
重ね折り機能	折り種類	中折り、内三つ折り
	用紙サイズ	中折り：A3、B4、A4R、B5R三つ折り：A4R
	用紙斤量	中折り：50～244g/m2三つ折り：50～91g/m2
	最大重ね枚数	5枚
	収納枚数	中折り：30束 三つ折り： 1枚　40束以上 2,3枚　30束以上 4,5枚　20束以上
使用電源		AC100V
最大消費電力		270W
大きさ		1,170（幅）×1,020（高さ）×775（奥行き）mm（奥行きは中綴じトレイ収納時） 中綴じトレイ引き出し時：1,441（奥行き）mm
質量		263kg

くるみ製本機〔PB-501〕(TYPE 3に標準)

形式		インラインくるみ製本機
用紙サイズ（製本サイズ）		A4、B5、A5、最大307×221mm
用紙坪量	本文	64～91g/m2
	表紙	82～161g/m2
製本枚数		最小：10枚 最大：300枚または厚さ30mm以下
電源		別電源AC100V (50/60Hz)
消費電力		1,000W以下
大きさ（幅×奥×高）		1,303×775×1,223mm
質量		約210kg

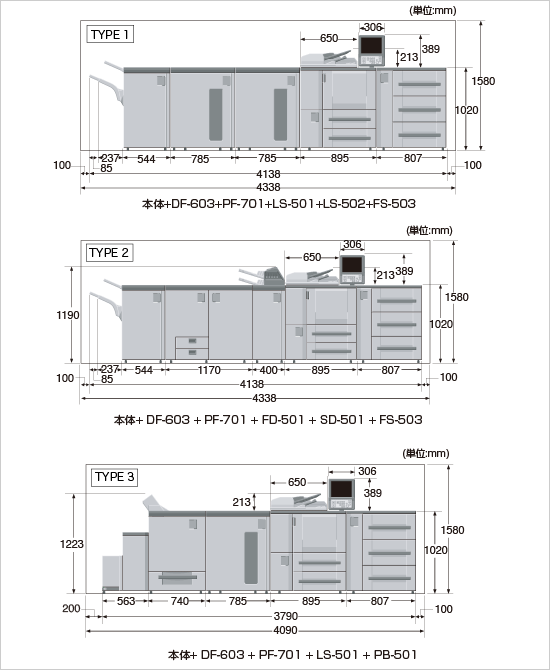

寸法図

※
