分光放射輝度計 CS-3000HDR/CS-3000｜製品情報

製品概要

主にLCDやOLED、Micro LED、Mini LEDなどの各種ディスプレイの輝度・色度の測定で活用。
従来機種CS-2000シリーズとのデータ互換性を保ちながら、超低輝度から高輝度まで広いダイナミックレンジの正確な測定と大幅な高速化と自動化が可能な測定器です。

超低輝度での精度保証
測定角毎の色度精度保証
広い測定ダイナミックレンジ

製品詳細

超低輝度での精度保証

優れた光学設計と信号処理技術を継承し、ディスプレイをはじめとする各種光源の基準値測定に求められる高精度を実現しています。測定波長全域にわたってCIEが推奨（CIE122-1996）する5nm以下の半値幅にて、低輝度からノイズを抑えた正確な測定が可能です。
CS-3000HDRでは、測定角1°にて、0.0001cd/m²～の輝度の確度と繰返し性について精度保証しています。

測定角毎の色度精度保証

CIE1931 xy色度とCIE1976 UCS色度図のu'v'にて測定角毎に確度と繰返し性について精度保証しています。

広い測定ダイナミックレンジ

より鮮やかで高品位な表示を目指して進化を続けるディスプレイの測定ニーズに対応すべく、基準値測定に用いられることの多い測定角1°にて超低輝度から高輝度まで広いダイナミックレンジでの正確な測定を実現しました。現在主流のLCDやOLEDはもちろん、Micro LEDやMini LEDによるHDRディスプレイの基準値測定に対応します。

精度保証輝度範囲（輝度測定）＠測定角1°：0.0001～100,000cd/m²

1°/0.2°/0.1° 電動測定角切替

測定距離測定径（単位:ｍｍ）測定距離は対物レンズ先端からの距離
測定距離	測定角
	1°	0.2°	0.1°
350	φ5.00	φ1.00	φ0.50
500	φ7.78	φ1.56	φ0.78
1,000	φ16.66	φ3.33	φ1.67
2,000	φ34.18	φ6.84	φ3.42

測定サイズに合わせて三つの測定角から選択できます。通信コマンドによる電動切替が可能で、全自動測定システムに対応できます。
最小測定径は、標準でφ0.5mm、別売付属品のクローズアップレンズを用いるとφ0.1mmです。

測定時間短縮

ディスプレイのガンマ測定や低輝度ユニフォーミティ測定、あるいはディスプレイの材料のI-V-L測定など、低輝度を含むシーケンス測定に従来の分光輝度計を使用すると数時間以上に及ぶことがあり、研究開発においても生産や品質管理の現場においても課題となっています。

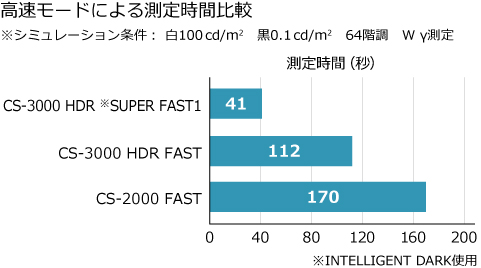

CS-3000HDR/CS-3000は、下記の新機能により、ガンマ測定時間を従来比*1/4以下にするなど大幅な時間短縮が可能です。

[高速モード]
FASTモード：NORMALと比較して約1/6の測定積分時間
SUPER FAST1モード：NORMALと比較して約1/20の測定積分時間
SUPER FAST2モード：NORMALと比較して約1/90の測定積分時間

[INTELLIGENT DARK機能]
ダーク測定をスキップしつつセンサ部からの補正情報に用いて変動分を補正することで、高精度を維持しつつ測定時間の短縮を行います。

[発光周波数検出・設定機能]
ディスプレイの発光周波数を検出し、測定積分時間をその整数倍に設定する機能です。測定積分時間が発光周波数に合わない「同期ズレ」による繰返し性の悪化を時間延長することなく回避できます。

[NORMALモード測定時間短縮]
新たな測定制御を行うことにより、NORMALモードでの測定時間短縮を実現しています。

NORMALモードについて：
測定光源の明るさに応じて、積分時間が0.005秒から92秒（CS-2000Plusは120秒）まで変化して測定するモードです。低輝度測定において性能を重視したモードで、約4cd/m²（測定角1°）以下の低輝度での確度・繰返し性が向上します。

分光放射輝度計シリーズの特長比較

	CS-3000HDR	CS-3000	CS-2000Plus
超低輝度での精度保証	〇
測定角毎の色度精度保証	〇	〇	〇
広い測定ダイナミックレンジ	〇
1°/0.2°/0.1° 電動測定角切替	〇	〇
高速モード	〇	〇	〇
INTELLIGENT DARK機能	〇	〇	〇
発光周波数の検出・設定機能	〇	〇
NORMALモード測定時間短縮	〇	〇
CS-2000A/CS-2000との互換性	〇	〇	〇

ソフトウェア/ツール

ソフトウェア　CS-S30

CS-S30は、コンピューターよりCS-3000HDR/CS-3000をコントロールして測定を行う標準付属品のソフトウェアです。
各種測定機能の設定と実行、測定値のグラフ表示が可能で、輝度色度、分光グラフに加えて、L*a*b*表示に対応しています。
また、CIE1931（2°視野）とCIE1964（10°視野）、CIE170-2:2015（2°/10°視野）が設定でき、任意の等色関数にて色度値が演算可能です。

仕様

型式			CS-3000HDR	CS-3000
測定波長範囲			380 ~ 780 nm
波長分解能			0.9 nm/pixel
表示波長間隔			1.0 nm
波長精度			±0.3 nm (重心波長 Hg-Cdランプ：435.8 nm, 546.1 nm, 643.8 nm)
スペクトル波長幅			5 nm以下（半値幅）
測定角			1°、0.2°、0.1°
最小測定径		0.1°	φ0.5 mm (クローズアップレンズ使用時:φ0.1 mm)
最短測定距離			350 mm (クローズアップレンズ使用時: 55 mm)
最小輝度表示			0.00002 cd/m²
精度保証輝度範囲（A光源）		1°	0.0001~100,000 cd/m²	0.0005~5,000 cd/m²
		0.2°	0.0025~2,500,000 cd/m²	0.0125~125,000 cd/m²
		0.1°	0.01~10,000,000 cd/m²	0.05~500,000 cd/m²
輝度 (標準光源A)	確度	1°	±5% (0.0001~0.0004 cd/m²) ±2% (0.0004~ cd/m²）	±2%
輝度 (標準光源A)	繰返し性	1°	5% (0.0001~ cd/m²) 1.5% (0.0004~ cd/m²) 0.7% (0.001~ cd/m²） 0.25% (0.003~ cd/m²） 0.15% (0.05~ cd/m²)	1.5% (0.0005~ cd/m²) 0.7% (0.001~ cd/m²） 0.25% (0.003~ cd/m²） 0.15% (0.05~ cd/m²)
色度 (標準光源A)	確度	1°	x,y : ±0.002 (0.001~ cd/m²) x : ±0.0015 (0.05~ cd/m²) y : ±0.001 (0.05~ cd/m²)
	繰返し性	1°	x : 0.0030, y : 0.0035 (0.001~0.003 cd/m²)
	繰返し性	1°	x,y : 0.0004 (0.2~ cd/m²)
偏光誤差			2%以下 (400~780 nm) : 1°、３％以下(400~780 nm) : 0.2°、0.1°
積分時間			0.005 秒~92 秒（NORMALモード） 0.005 秒~16 秒（FASTモード）
測定時間		スタンドアロン	約 1~190 秒 (NORMALモード）
		通信	約 0.07 秒
		通信	(MANUAL 33.333ms、INTELLIGENT DARK 設定時)
表色モード			Lvxy、Lvu’v’、LvTΔ uv、XYZ、分光グラフ、主波長、刺激純度
発光周波数検出			あり
測定角切替			電動
インターフェース			RS-232C、USB 2.0
使用温湿度範囲			5~30 ℃
電源			専用ACアダプター (100-240 V、50/60 Hz)
消費電力			約20 W
大きさ			158 x 262 x 392 mm（本体）
質量			約7.0kg
