CS-2000とのデータ互換性を保ちながら高速化を実現する分光放射輝度計
製品概要
主にLCDやOLEDなどの各種ディスプレイの輝度・色度の測定で活用。
従来機種CS-2000とのデータ互換性を保ちながら、大幅な高速化を実現した測定器です。
製品詳細
測定角毎の色度精度保証
CIE1931 xy色度とCIE1976 UCS色度図のu'v'にて測定角毎に確度と繰返し性について精度保証しています。
測定時間短縮
ディスプレイのガンマ測定や低輝度ユニフォーミティ測定、あるいはディスプレイの材料のI-V-L測定など、低輝度を含むシーケンス測定に従来の分光輝度計を使用すると数時間以上に及ぶことがあり、研究開発においても生産や品質管理の現場においても課題となっています。
CS-2000Plusは、下記の新機能により大幅な時間短縮が可能です。
[高速モード]
FASTモード：NORMALと比較して約1/7の測定積分時間
SUPER FAST1モード：NORMALと比較して約1/25の測定積分時間
SUPER FAST2モード：NORMALと比較して約1/60の測定積分時間
[INTELLIGENT DARK機能]
ダーク測定をスキップしつつセンサ部からの補正情報に用いて変動分を補正することで、高精度を維持しつつ測定時間の短縮を行います。
CS-2000A/CS-2000との互換性
信頼性の高いCS-2000A/CS-2000の測定データを継続して活用できます。通信仕様や製品形状、ネジ穴位置にも互換性を持たせていますので、CS-2000Plusへの切り替えに大きな障壁はありません。
分光放射輝度計シリーズの特長比較
| CS-3000HDR | CS-3000 | CS-2000Plus | |
|---|---|---|---|
| 超低輝度での精度保証 | 〇 | ||
| 測定角毎の色度精度保証 | 〇 | 〇 | 〇 |
| 広い測定ダイナミックレンジ | 〇 | ||
| 1°/0.2°/0.1° 電動測定角切替 | 〇 | 〇 | |
| 高速モード | 〇 | 〇 | 〇 |
| INTELLIGENT DARK機能 | 〇 | 〇 | 〇 |
| 発光周波数の検出・設定機能 | 〇 | 〇 | |
| NORMALモード測定時間短縮 | 〇 | 〇 | |
| CS-2000A/CS-2000との互換性 | 〇 | 〇 | 〇 |
ソフトウェア/ツール

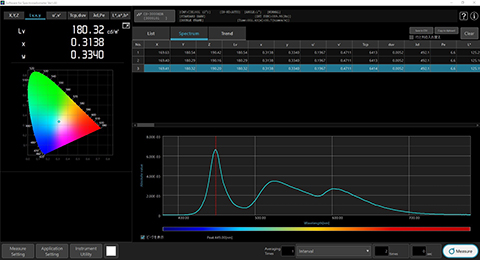

ソフトウェア CS-S30
CS-S30は、コンピューターよりCS-3000HDR/CS-3000をコントロールして測定を行う標準付属品のソフトウェアです。

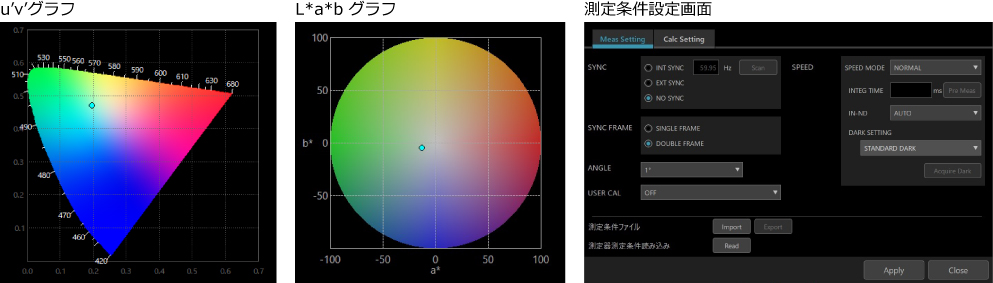

各種測定機能の設定と実行、測定値のグラフ表示が可能で、輝度色度、分光グラフに加えて、L*a*b*表示に対応しています。
また、CIE1931（2°視野）とCIE1964（10°視野）、CIE170-2:2015（2°/10°視野）が設定でき、任意の等色関数にて色度値が演算可能です。
仕様
| 測定波長範囲 | 380 ~ 780 nm | ||
|---|---|---|---|
| 波長分解能 | 0.9 nm/pixel | ||
| 表示波長間隔 | 1.0 nm | ||
| 波長精度 | ±0.3 nm (重心波長 Hg-Cdランプ：435.8 nm, 546.1 nm, 643.8 nm) | ||
| スペクトル波長幅 | 5 nm以下（半値幅） | ||
| 測定角 | 1°、0.2°、0.1° | ||
| 最小測定径 | 1° | φ0.5 mm (クローズアップレンズ使用時:φ0.1mm) | |
| 最短測定距離 | 350 mm (クローズアップレンズ使用時: 55mm) | ||
| 最小輝度表示 | 0.00002 cd/m2 | ||
| 精度保証輝度範囲 （A光源） |
1° | 0.003~5,000 cd/m2 | |
| 0.2° | 0.075~125,000 cd/m2 | ||
| 0.1° | 0.3~500,000 cd/m2 | ||
| 輝度 (標準光源A) |
確度 | 1° | ±2% |
| 繰返し性 | 0.4% (0.003~ cd/m2) 0.3% (0.05~ cd/m2) 0.15% (0.1~ cd/m2) |
||
| 色度 (標準光源A) |
確度 | 1° | x,y : ±0.003 (0.003~0.005 cd/m2) x : ±0.0015 (0.05~ cd/m2) y : ±0.001 (0.05~ cd/m2) |
| 繰返し性 | 1° | x,y : 0.002 (0.003~0.005 cd/m2) | |
| x,y : 0.0004 (0.2~ cd/m2) | |||
| 偏光誤差 | 2%以下 (400~780 nm) : 1°、３％以下(400~780 nm) : 0.2°、0.1° | ||
| 積分時間 | 0.005 秒~120 秒 (NORMALモード） 0.005 秒~16 秒 (FASTモード） |
||
| 測定時間 | スタンドアロン | 約 1~242 秒 (NORMALモード） | |
| 通信 | 約 0.08 秒 | ||
| (MANUAL 33.333ms、INTELLIGENT DARK 設定時) | |||
| 表色モード | Lvxy、Lvu’v’、LvTΔ uv、XYZ、分光グラフ、主波長、刺激純度 | ||
| 発光周波数検出 | なし | ||
| 測定角切替 | 手動 | ||
| インターフェース | RS-232C、USB 2.0 | ||
| 使用温湿度範囲 | 5~35 ℃ | ||
| 電源 | 専用ACアダプター (100-240 V、50/60 Hz) | ||
| 消費電力 | 約20 W | ||
| 大きさ | 158 x 262 x 392 mm（本体） | ||
| 質量 | 約7.0kg | ||
- ●ここに記載の内容、仕様および外観は予告なしに変更する場合があります。
