ハンディタイプでありながら高精度で使いやすい輝度計
製品概要
主に各種ディスプレイや照明の輝度（明るさ）の測定で活用。
軽量かつコンパクトなので生産ラインやシステム装置のセンサーの用途としても活用できる測定器です。
LS-150：測定角が 1° で、0.001 ～ 999,900 cd/m2
LS-160：測定角が 1/3° で、0.01 ～ 9,999,000 cd/m2
製品紹介
ムービー
製品詳細
高精度を実現

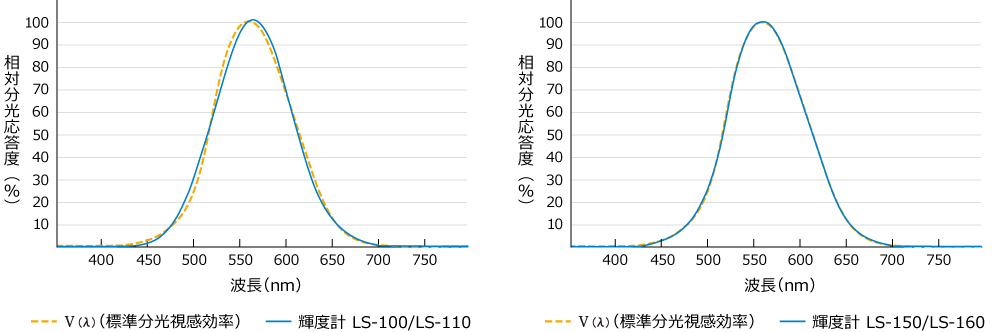

LS-150/LS-160は、人間の目の感度に対応する標準分光視感効率V(λ)に合致した感度を持つセンサーを新たに搭載し、そのセンサー出力を使用する高精度な輝度計です。
抜群の使いやすさ

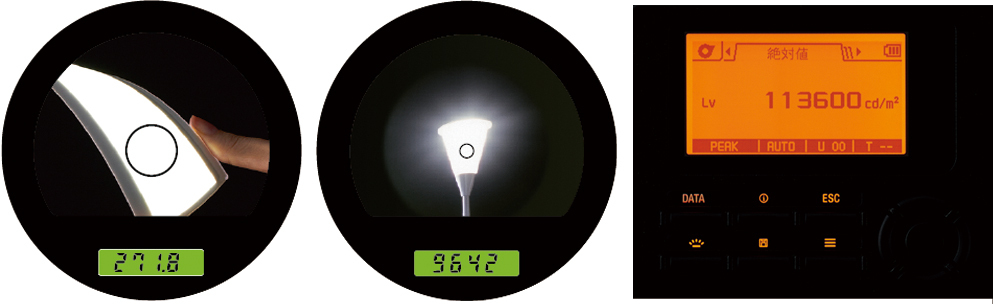

測定対象物をとらえやすい、明るくて見やすいファインダーで、測定対象物の輝度に合わせて最適な測定時間が自動的に選択されるオートモード機能を搭載しています。
また、バックライト機能で暗い場所でも容易に測定できます。

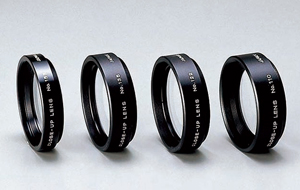

豊富なクローズアップレンズ
| 最少測定径Φ | 最大測定径Φ | 最短測定距離 | 最大測定距離 | |||
|---|---|---|---|---|---|---|
測定角 |
1/3° |
1° |
1/3° |
1° |
- |
|
| なし | 4.5 | 14.4 | ∞ | ∞ | 1,012 | ∞ |
| No.153 | 2.5 | 8 | 5.9 | 18.8 | 627 | 1,219 |
| No.135 | 1.6 | 5.2 | 2.7 | 8.6 | 455 | 625 |
| No.122 | 1.0 | 3.2 | 1.3 | 4.3 | 331 | 378 |
| No.110 | 0.4 | 1.3 | 0.5 | 1.5 | 213 | 215 |
CCDカメラ装着アダプターで設置測定
別売りCCDカメラを装着アダプターを設置し、ファインダーとの間に介して、Cマウントの工業用CCDカメラを装着することができます。
照度アダプターで照度測定
別売り照度アダプターで照度の測定も可能です。測定照度範囲は以下の通りです。
LS-150：0.015～999,900lx 相当
LS-160：0.15～9,999,000lx 相当
（表示単位はcd/m2となります）
※簡易照度測定機能であり、JIS規格には準拠しておりません。

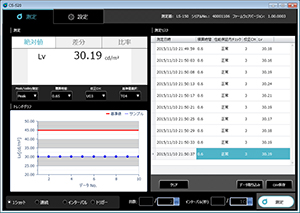

わかりやすいユーティリティソフトウェア
標準付属のソフトウェアを使用することにより、パソコンから測定器を制御して、インターバル測定や測定データ、リストの表示ができます。
また、表計算ソフトへのデータ転送が可能です。
仕様
| 型式 | 輝度計 LS-150 | 輝度計 LS-160 |
|---|---|---|
| 測定角 | 1° | 1／3° |
| 光学系 | 一眼レフ方式、f = 85 mm F2.8 | |
| ファインダー視野 | 9°（ファインダー視度調整付） | |
| 相対分光応答度 | 標準分光視感度効率近似（V（λ）） | |
| 規格対応 | DIN 5032-7 Class B準拠 | （非対応） |
| 最小測定径 | 14.4 mm 1.3 mm （クローズアップレンズ使用時） |
4.5 mm 0.4 mm（クローズアップレンズ使用時） |
| 最短測定距離 （測定距離基準より） |
1,012 mm 213 mm（クローズアップレンズ使用時） |
|
| 測定機能表示 | （輝度）瞬時値、最大値／最小値、輝度差（∆）／輝度比（%） | |
| 測定時間 | AUTO：0.7～4.3秒 MANUAL：0.7～7.1秒 |
|
| 輝度単位 | cd/m2 | |
| 輝度範囲 | 0.001～999,900 cd/m2 | 0.01 ～9,999,000 cd/m2 |
| 確度 ※1 | （輝度） ±2 % ± 2 digit（～1 cd/m2） ±2 % ± 1 digit（1 cd/m2～） |
（輝度） ±2 % ± 2 digit（～10 cd/m2） ±2 % ± 1 digit（10 cd/m2～） |
| 繰返し性 ※1 | （輝度）0.2 % + 1 digit | |
| 校正基準 | コニ力ミノルタ基準/ユーザー基準切替え式 | |
| ユーザー校正CH数 | 10 CH | |
| 保存データ数 | 1,000データ | |
| 外部表示（有効桁数） | （輝度）有効数字4桁 | |
| 内部表示（有効桁数） | （輝度）有効数字4桁 | |
| インターフェース | USB2.0 | |
| 電源 | 単3形電池2本、USBバスパワー、ACアダプター（別売） | |
| 消費電流 | ファインダー内表示点灯時 平均70 mA | |
| 使用温湿度範囲 | 0～40℃、相対湿度85%以下（35℃） | |
| 保管温湿度範囲 | 0～45℃、相対湿度85%以下（35℃） | |
| 大きさ | 71×214×154 mm | |
| 質量 | 850 g（電池別） | |
| 標準付属品 | レンズキャップ、接眼NDフィルター、アイピースキャップ、単3形電池 ×2本、専用ケースCS-A12、リストストラップCS-A13、接続ケーブル（USB）T-A15、データ管理ソフトウェアCS-S20 | |
| 別売付属品 | クローズアップレンズ（No.153、135、122、110）、CCDカメラ装着アダプター CS-A14、照度アダプター CS-A15、ACアダプターAC-A305J | |
- ※1 A光源、基準距離、測定時間：AUTO
- ●ここに記載の内容、仕様および外観は予告なしに変更する場合があります。
