2次元色彩輝度計 CA-2500｜製品情報

製品概要

主にスマートフォンやタブレットPCなどのディスプレイ、表示体の輝度や色の測定で活用。
人間の視感度に相当するXYZフィルタと高画素CCDを採用することで、輝度分布、色度分布を正確に高解像度で2次元測定が可能な測定器です。

低輝度測定範囲と耐久性が向上
人の目の感度と高い相関性
各種ターゲットや用途に応じたレンズを用意

活用シーン

電機

製品詳細

低輝度測定範囲と耐久性が向上

従来機種CA-2000と比較して、測定最低輝度が2倍に改善され、0.05cd/m2 の測定が実現、測定可能回数は約5倍にアップしました。

人の目の感度と高い相関性

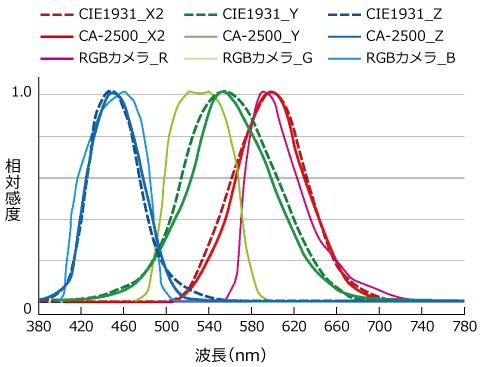

CIE 1931等色関数に近似した分光応答度を持つXYZフィルターを採用することで、デジタルビデオカメラなどで使用されているRGB 色分離フィルターなどに比べ、より人の目の感度と高い相関性のある輝度・色度の測定ができます。

各種ターゲットや用途に応じたレンズを用意

標準、広角、望遠（マクロリング付）の3種類のレンズをラインアップ。ターゲットや測定方法の違いに応じて最適なレンズを選定できます。

充実した工場校正

レンズの種類やピント位置の違い、内蔵の光学フィルターごとに充実した工場校正を施しています。
ターゲットの大きさや明るさ、測定方法に関わらず、購入後すぐに高精度の測定にご利用いただけます。

フリッカー光源に対して精度良い測定が可能

ディスプレイデバイス・パルス発光体に対して、周波数の数値入力により、同期測定することが可能です。（4～ 2,000Hz）

便利なソフトウェアとツールを標準装備

CA-S25wは、ピント合わせ補助、位置合わせ補助、自動検出機能により、煩わしい測定準備が不要になり、操作性に優れたソフトウェアです。
ユーザーソフト開発に利用できるSDK（Software Development Kit）を標準でご用意しましたので、オリジナルソフトウェアを効率的に作成できます。

仕様

型式		CA-2500S	CA-2500W	CA-2500T
受光素子		CCDイメージセンサー（モノクロ）、2/3インチ、有効画素数：1,000×1,000画素、XYZフィルター内蔵（CI E1931等色関数に近似）、NDフィルター内蔵
レンズ		ユーザーによるレンズ交換可能標準、広角、望遠、低倍率マクロ、高倍率マクロ（低倍率マクロ、高倍率マクロは、望遠レンズとマクロ用リングの組み合わせによる）
測定点数（解像度）		980×980（データ管理ソフトウェアCA-S25w により、490×490、196×196 選択可）
表色モード		XYZ、LVxy、LVu’v’、T ⊿ uv、主波長・刺激純度
表示モード		擬似カラー、色度図、スポット、断面図、色ずれ
測定サイズ（正方形の一辺）^※1		標準レンズ	広角レンズ	望遠レンズ
		標準レンズ	広角レンズ	–	低倍率マクロ使用時	高倍率マクロ使用時
		約98mm～（距離により可変）	約145mm～（距離により可変）	約115mm～（距離により可変）	約57mm（固定）	約27mm（固定）
主な距離での測定サイズ（サイズ/ 距離）		約98mm/250mm	約145mm/200mm	約115mm/900mm	約57mm/500mm（固定）	約27mm/300mm（固定）
		約210mm/500mm	約410mm/500mm	約275mm/2,000mm（固定）
		約440mm/1,000mm	約850mm/1,000mm	約420mm/3,000mm
		約890mm/2,000mm	約1,770mm/2,000mm	約420mm/3,000mm
測定輝度範囲（内蔵ND使用）		0.05～100,000cd/m²	0.05～100,000cd/m²	0.25～100,000cd/m²	0.25～100,000cd/m²	0.5～100,000cd/m²
測定時間 ^※2		積算回数1回：約5秒～、積算回数4回：約6秒～、積算回数16回：約10秒～、積算回数64回：約25秒～、積算回数256回：約80秒～
確度 ^※3	輝度	±3%	±3%	±3%	±3%	±3%
	色度	±0.005	±0.005	±0.005	±0.005	±0.005
		温湿度特性(使用温湿度範囲において) 輝度:23°C、相対湿度40%を基準としたときの変化量が ±2% 色度:23°C、相対湿度40%を基準としたときの変化量が ±0.004
繰返し性 ^※4	輝度	0.5%	0.5%	0.5%	0.5%	0.5%
繰返し性 ^※4	色度	0.001	0.001	0.001	0.001	0.001
測定点間誤差 ^※5	輝度 ^※6	±2%	±2%	±2%	±2%	±2%
	色度 ^※6	±0.002	±0.002	±0.002	±0.002	±0.002
	輝度 ^※7	±3%	±3%	±3%	±3%	±3%
	色度 ^※7	±0.003	±0.003	±0.003	±0.003	±0.003
その他機能		同期測定（同期周波数設定可）、ユーザー校正、積算機能
インターフェイス		USB 2.0
使用温湿度範囲 ^※8		10～30℃、相対湿度70%以下／結露しないこと
保管温湿度範囲 ^※8		0～30℃、相対湿度70%以下／結露しないこと 30～35℃、相対湿度55％以下／結露しないこと
大きさ	本体のみ	160（幅）mm×164（高さ）mm×192（奥行）mm（ハンドルを含む高さ：211 mm）
大きさ	レンズ、レンズフード装着時	223（奥行）mm	219（奥行）mm	224（奥行）mm	230（奥行）mm	237（奥行）mm
質量		約3.5kg（標準レンズ、レンズフード装着時）
電源		専用ACアダプター（100V 1.2A、50/60Hz）

※1 画角誤差: 7 %

※2 測定時間は、測定対象物の明るさ、PCの動作速度、データ処理内容により異なります。

表の仕様は次の当社測定条件による値です。

PC CPU	：Intel Core i7-3770 3.40GHz
メモリ	：8GB
データ処理	：輝度データの擬似カラー表示
解像度	：980×980
シャッター速度	：Y 測定:1/64 秒、XZ 測定:1/32 秒
測定光の明るさ	：標準・広角レンズ: 約80 cd/m²、望遠レンズ: 約300 cd/m²、低倍率マクロ：約400 cd/m²、高倍率マクロ: 約600 cd/m²

● 測定対象物が暗いと測定時間は長くなります。最大測定時間は、積算1回時で約14秒、積算4回時で約45秒、積算16回時で約3分、積算64回時で約11分、積算256回時で約44分です。

※3 表の仕様は次の当社測定条件による値です。

測定光の明るさ	：標準・広角レンズ: 約35 cd/m²、望遠レンズ: 約140 cd/m²、　低倍率マクロ: 約250 cd/m²、高倍率マクロ: 約250 cd/m²
距離	：各レンズ、最近接距離
評価方法	：画面中央部10%範囲の平均値にて評価
温度	：23±2°C
相対湿度	：40%±10%
測定光	：基準光源白色
積算回数	：64回(ノーマルモード)

※4 表の仕様は次の当社測定条件による値です。

解像度	：196×196
シャッター速度	：Y測定:1/64 秒、XZ 測定:1/32秒
ゲイン	：標準(×1)使用
光量レベル	：適正光量範囲の中間レベル
評価方法	：全画素における繰返し性(2σ) の最大値にて評価
温度	：23±2°C
相対湿度	：40%±10%
測定光	：基準光源白色
積算回数	：64回(ノーマルモード)

※5 表の仕様は次の当社測定条件による値です。

測定光の明るさ	：広角レンズ: 約40 cd/m²望遠レンズ: 約160cd/m²、　低倍率マクロ: 約200cd/m²、高倍率マクロ: 約350cd/m²
距離	：各レンズ、校正距離
解像度	：196×196
温度	：23±2°C
相対湿度	：40%±10%
測定光	：基準光源白色
積算回数	：64回(ノーマルモード)
