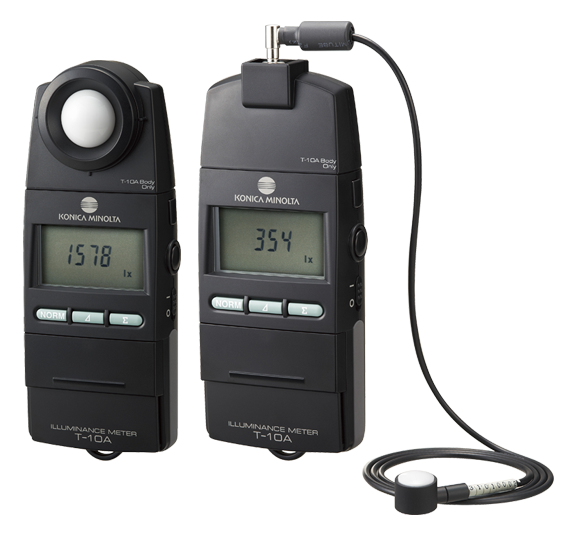

照度計 T-10A/T-10MA/T-10WsA/T-10WLA｜製品情報

製品概要

主にLED、OLEDなどの各種照明の明るさ（照度）の測定で活用。
T-10A/T-10MAはJIS AA級、DIN　Class　Bに準拠した高精度な測定器です。

JIS AA級、DIN Class Bに準拠
PWM光に対応
遠隔測定が可能

活用シーン

製品詳細

JIS AA級、DIN Class Bに準拠

T-10A、T-10MA はJIS C 1609-1:2006 一般計AA 級照度計、DIN 5032 Part 7 1985 年度版 Class-B に準拠した、高精度な照度計です。

本器は計量法の型式承認を本体と受光部一体で取得しています。
本体と受光部を分離して使う場合（ケーブル延長/多点測定）に対しては型式承認を得ていません。
型式承認番号は、本体と受光部双方の銘版に記載されている合番号が同一の組み合わせに対して適用されます。

PWM光に対応

PWM光に対応しているので、次世代光源の測定も正確に測定することが可能です。

遠隔測定が可能

受光部を本体から取り外して、市販のLANケーブルで接続することができます。
これにより、手の届かない暗箱内などの測定や、お客様の検査システムへの組み込みも簡単に行うことができます。

多点測定が可能

別売付属品の本体アダプタT-A20、受光部アダプタT-A21受光部を活用することで最大30点まで接続することができます。

T-10A/T-10MA/T-10WSA/T-10WLAの主な仕様

型名	照度計T-10A （標準受光部）	照度計T-10MA （ミニ受光部）	照度計T-10WSA,T-10WLA （防水ミニ受光部）
型式	受光部分離型デジタル照度計　（2～30点多点照度測定可）
照度計の階級	JIS C 1609-1:2006 一般形AA級照度計に準拠 DIN　5032　Part7　1985年度版 Class-Bに準拠		JISC 1609-1:2006 特殊形照度測定器に準拠
受光素子	シリコンフォトセル
分光応答度	標準分光視感効率からの外れ（f1’）　6％以下
斜入射光特性（f2）	3％以下		10％以下
測定レンジ	オートレンジ（アナログ出力時はマニュアル5レンジ）
測定機能	NORM　：　照度(lx) ⊿　：　照度差(lx)・照度比(%) Σ　：　積算照度（lx・h）・積算時間(h) 時間平均照度(lx)
測定範囲	0.01～299,900 lx		1.00～299,900 lx
測定範囲	積算照度：　0.01～999,900×10³lx・h　0.001～9999h
補正機能	補正係数（C.C.F)による設定　：　測定値×0.500～2.000
直線性	指示値の±2％±1digit
温度特性	指示値の±3％（当社試験条件による）
湿度特性	指示値の±3％（当社試験条件による）
デジタル信号入出力	USB
アナログ信号出力	1mV／1digit、最大飽和電圧3V、出力インピーダンス10kΩ、90%応答時間　28mS
表示	LCD有効桁数3桁（一部4桁）　バックライト照明付（自動照明）
使用温湿度範囲	-10～40℃ 相対湿度85%以下（35℃のとき）/結露しないこと		5～40℃ 相対湿度85%以下（35℃のとき）/結露しないこと
保管温湿度範囲	-20～55℃ 相対湿度85%以下（35℃のとき）/結露しないこと		0～55℃ 相対湿度85%以下（35℃のとき）/結露しないこと
電源	単3形電池2本／専用ACアダプタ（別売付属品）
電池寿命	72時間以上（アルカリ電池使用時の連続測定において）
大きさ・質量	69(幅）×174（高さ）×35（奥行）
コード長さ	－	1m	WSA：5m　WLA：10m
質量（電池別）	200g	205g	WSA：260g（受光部のみ120g） WLA：340g（受光部のみ200g）
標準付属品	電池ケース、キャップ、ストラップ	電池、ケース、ミニキャップ、ストラップ
別売付属品	受光部(T-10A,T-10MA,T-10WSA,T-10WLA) 多点/ケーブル延長測定用アダプタ（本体用、受光部用） ACアダプタ　（1-10点：AC-A308　　1-30点：AC-A311）データ管理ソフトウェア T-S10w プリンタケーブル接続ケーブル USBケーブルミニプラグ（φ35mm：アナログ出力用）
