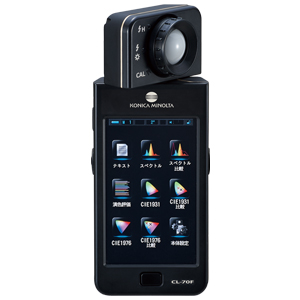

演色照度計 CL-70F｜製品情報

製品概要

主にLED、OLED、蛍光灯などの各種照明の照度、色温度、演色性評価の測定で活用。
JIS A級、DIN Class Cに準拠し、カラータッチパネルや受光部の首振り機構を採用した測定器です。

回る受光部
キャップなしダーク校正機能
見やすい本体ディスプレイ

活用シーン

照明

製品詳細

回る受光部

照明の測定シーンが変わっても、受光部が180度回転するので本体ディスプレイが見易くなります。

キャップなしダーク校正機能

校正キャップなしでゼロ校正が可能なので、キャップを付け外す手間が省けます。
（受光部にあるリングを回して測定ボタンを押すことでゼロ校正が可能）

見やすい本体ディスプレイ

4.3インチの大型カラー画面＆タッチパネルの採用により操作が簡単にできます。また、用途に合わせた表示内容のカスタマイズ機能も可能です。

フラッシュ光測定機能を搭載

独自の蓄積型センサーによりフラッシュ光の分光測定が可能となりました。
シンクロコード接続、またはコードレスモードでのフラッシュ光測定ができ、フラッシュ光の測定範囲は20～20500lx・sを実現しました。

照度計の階級	JIS C1609-1：2006 一般形A級照度計に準拠、DIN 5032 Part 7 Class C に準拠
センサ	CMOS リニアイメージセンサ
測定波長範囲	380 nm ～780 nm
出力波長間隔	1 nm
測定範囲	定常光：1～200,000 lx　1,563～100,000 K（色温度表示は5 lx以上）フラッシュ光：20～20,500 lx・s　2,500～100,000 K
確度（標準イルミナントA）（注1, 2）	E_V：指示値の±5%±1digit
確度（標準イルミナントA）（注1, 2）	xy：±0.003（800 lx）
繰返し性（標準イルミナントA）（注1）	E_V：1%+1digit（30～200,000 lx）、5%+1digit（1～30 lx）（注3）
繰返し性（標準イルミナントA）（注1）	xy：500 ～ 200,000 lx : 0.001（注4） xy：100 ～ 500 lx ：0.002（注4） xy：30 ～ 100 lx ：0.004（注4） xy：5 ～ 30 lx ：0.008（注4）
可視域相対分光応答特性（f1’）	9%以下
斜入射光特性（f2）	6%以下
温度特性（fT）	E_V：±5% xy：±0.006
湿度特性（fH）	E_V：±3% xy：±0.006
電源	単3形電池（アルカリまたはマンガン） × 2本、USBバスパワー
測定時間	定常光最長：15秒定常光最短：0.5秒フラッシュ光：1秒～1/500秒（1ステップ切替可能）（注5）

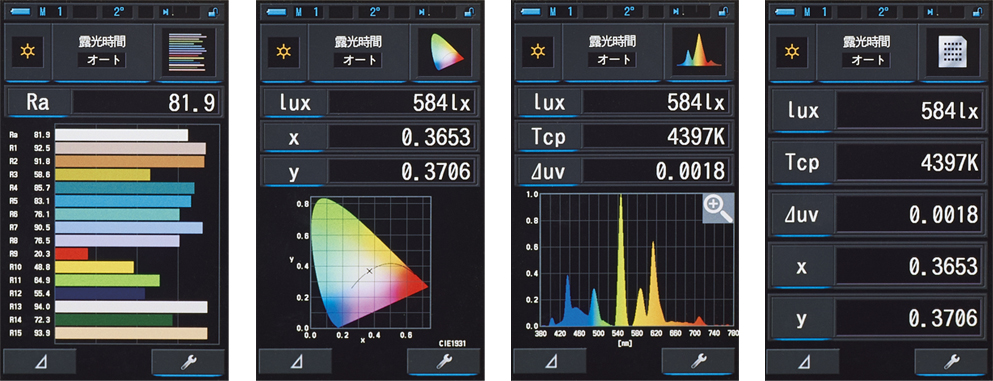

表示モード	テキスト、スペクトル、スペクトル比較、演色評価、CIE1964、CIE1964比較、CIE1976、CIE1976比較
表色系	相関色温度 Tcp、偏差 Δuv、XYZ、xy、u’v’、主波長 λd、刺激純度 Pe、分光放射照度、照度 E_V、平均演色評価数 Ra、特殊演色評価数 Ri（i=1～15）、ピーク波長 λp、露光量
その他の機能	メモリ機能999データ、プリセット機能、オートパワーオフ
表示言語	日本語、英語、中国語（簡体字）
インターフェース	USB 2.0 Mini B
使用温度範囲	－10～40℃、相対湿度85％以下（35℃のとき）/結露しないこと
保管温度範囲	－10～45℃、相対湿度85％以下（35℃のとき）/結露しないこと
大きさ	73（幅）× 183（高さ）× 27（厚さ）mm （ボタンなどの突起物含まず）最大厚さ40 mm
質量	230 g（電池含まず）
