分光放射照度計 CL-500A｜製品情報

製品概要

主に光源の平均演色評価数、照度、暗所視照度、相関色温度、色度の測定で活用。
JIS AA級、DIN Class Bに準拠した、小型・軽量のハンディータイプの測定器です。

JIS AA級、DIN Class Bに準拠
演色評価数
PC不要の一体型測定器

活用シーン

製品詳細

JIS AA級、DIN Class Bに準拠

照度計として、JIS C 1609-1:2006 一般形AA級照度計、DIN 5032 Part 7 class B に準拠した小型・軽量の分光放射照度計です。照度値のみならず、暗所視照度・色温度・演色評価数も信頼性の高い測定値になります。

演色評価数

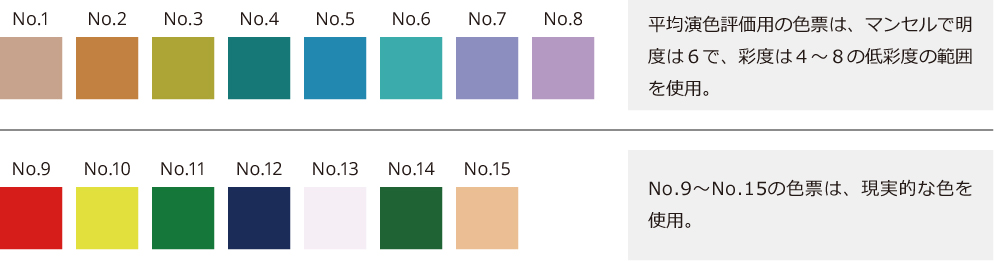

演色評価数には平均演色評価数（Ra）と特殊演色評価数（R1 ～ R15）がありますが、本測定器では、平均演色評価数Raだけでなく、R1からR15までの各特殊演色評価数も表示できますので、赤色のR9の測定値も簡単に測定が可能です。

PC不要の一体型測定器

パソコンを使えない環境でも、本体だけで演色評価数や色温度を求めることが可能です。

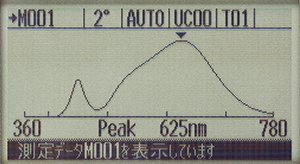

また、分光放射照度の波形、ピーク波長も確認することができます。

暗所視照度測定が可能

CL-500Aは*暗所視照度測定が可能で、*明所視照度との比率S/P比の表示もできます。

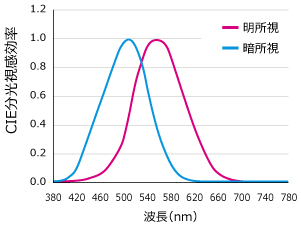

暗い環境下では、明るさに対する人間の目の感度は明るい環境下でのそれよりも、短波長（青色領域）側にシフトします。暗い環境下での、明るさに対する人間の目の感度を暗所視と呼びます。反対に、明るい環境下での、明るさに対する人間の目の感度を明所視と呼びます。

任意の波長データ表示

カスタム表色モードにて任意の波長を4種類選択し、その分光放射照度を表示できます。

ソフトウェア/ツール

データ処理ソフトウェア CL-S10w

データ処理ソフトウェア CL-S10wは、CL-500Aの測定データをExcel®に直接取り込め、取り込んだデータはExcel®にて自在に処理ができる標準付属されたソフトウェアです。
CL-500Aとは標準付属のUSBケーブルでPCと接続して使用します。

[主な機能]

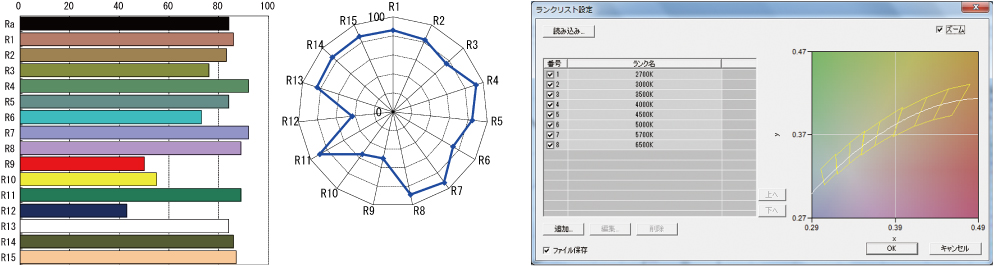

・分光波形を表示
・演色評価数に関する豊富な表示形態
・LEDビニング機能を装備
・MacAdamのSDCMレベル表示

照度計の階級	JIS C 1609-1: 2006　一般形 AA 級照度計に準拠（注 1） DIN 5032 Part7 classB に準拠
測定波長範囲	360 ～ 780 nm
出力波長間隔	1 nm
スペクトル波長幅	約 10 nm（半値幅）
波長精度	±0.3 nm（JIS Z 8724 で規定される 435.8 nm、546.1 nm、 585.3 nm（注 2）での重心波長）（注 3）
測定範囲	0.1 ～ 100,000 lx（色度表示は 5 lx 以上）
確度　（注 4, 5）（標準イルミナントA）	Ev( 照度 )　：指示値の ±2％ ±1digit xy　：±0.0015 （10 ～ 100,000 lx） xy　：±0.002 （5 ～ 10 lx）
繰返し性（2σ）（注 4）（標準イルミナントA）	Ev　：0.5％＋ 1digit xy　：0.0005 （500 ～ 100,000 lx） xy　：0.001 （100 ～ 500 lx） xy　：0.002 （30 ～ 100 lx） xy　：0.004 （5 ～ 30 lx）
可視域相対分光応答度特性（f1'）	1.5％以下
斜入射光特性（f2）	Ev　：3％以下
温度特性（fT）	Ev　：指示値の ±3％ xy　：±0.003
湿度特性（fH）	Ev　：指示値の ±3％ xy　：±0.003
測定時間	Super Fast モード：約 0.2 秒（PC 接続時のみ） FAST モード：約 0.5 秒 SLOW モード：約 2.5 秒露光時間自動設定（高精度）モード：約 0.5 ～ 27 秒
表示モード	XYZ、X10Y10Z10、 Ev xy、Ev u'v'、主波長、刺激純度、Ev、相関色温度、⊿ uv、平均演色評価数 Ra、特殊演色評価数 Ri（i=1～ 15）、分光グラフ、ピーク波長 ⊿（XYZ）、⊿（X10Y10Z10）⊿（Ev xy）、⊿（Ev u'v'）、ランク表示、暗所視照度、S/P比、分光放射照度
その他の機能	本体データメモリ（100 データ）、ユーザー校正（PC 接続時）、連続測定（PC 接続時）、平均測定、タイマー測定、連続測定、任意波長データ表示、オートオフ機能、MacAdamのSDCMレベル表示（PC接続時）
表示言語	日本語、英語、中国語
インターフェース	USB2.0
電源	内蔵リチウムイオン電池 ※動作可能時間：6時間（新品フル充電時） AC アダプタ、USB バスパワー
使用温湿度範囲	－10 ～ 40°C、相対湿度 85％以下（35°Cのとき）/ 結露しないこと
保管温湿度範囲	－10 ～ 45°C、相対湿度 85％以下（35°Cのとき）/ 結露しないこと
大きさ	70（幅）×165（奥行き）×83（高さ）mm
質量	350 g

注1 「7.6.3 応答時間」については、測定速度モードが FAST モードの場合に適合
注2 585.3 nm は、近接の 587.6 nm で代用評価
注3 当社試験条件において（ゼロ校正後の温度変化 2°C以下）
注4 露光時間自動設定（高精度）モード
注5 Ev（照度）は直線性

CL-S10wの主な仕様

種類	Excel®アドインソフト・本ソフトが動作するためには Excel®が必要です
動作環境	Excel®が動作する以下の環境が必要です ※（　）内は OS 言語 Windows® 7+Excel® 2007または2010（日本語、英語、中国語） Windows® 8.1+Excel® 2010または2013（日本語、英語、中国語） Windows® 10+Excel® 2013または2016（日本語、英語、中国語）・Windows® 8.1、Windows® 10は64ビット版のExcel®に対応。・Excel® の動作環境詳細については、Excel® の仕様をご覧ください。
制御可能	CL-200A、CL-200、CL-500A ※CL-200では一部使えない機能があります。
