色彩照度計 CL-200A｜製品情報

製品概要

主にLED、OLEDなど各種照明やプロジェクターの色度、相関色温度、照度、主波長、刺激純度の測定で活用。
JIS AA級に準拠した、小型・軽量のハンディータイプの測定器です。

JIS AA級に準拠
高精度な色温度測定が可能
1回の測定操作で白色LED色管理を実現

活用シーン

製品詳細

JIS AA級に準拠

JIS C 1609-1:2006 一般形AA級に準拠した照度計です。
また、JIS（日本工業規格）/ISO（国際標準化機構）が定義している計算式で色温度値の算出が可能です。

高精度な色温度測定が可能

CIE（国際照明委員会）で規定された分光応答度に合わせたセンサー（人間の眼の感度）を持っているので、正確な測色が可能です。
測定した結果は、"相関色温度とduv"をはじめ、さまざまな表色値で表すことができます。

1回の測定操作で白色LED色管理を実現

白色LEDの多くは、黄色の蛍光材料を塗布した青色LEDで、蛍光体材料が放射する黄色光と、内部の青色LEDが放射する光を混色して白色光となります。しかし、青色LEDの発光スペクトルは、波長分布が個体ごとに若干異なるため、できあがった白色LEDの白色光にもバラツキが生じます。
そのため、白色LEDには明るさだけではなく、色の管理が重要となるのですが、本測定器は、1回の測定操作でこれら白色LEDの発光に関する管理指標を全て得ることができます。

遠隔測定が可能

受光部を本体から取り外して、市販のLANケーブルで接続することができます。これにより、手の届かない暗箱内などの測定や、お客様の検査システムへの組み込みも簡単に行うことができます。

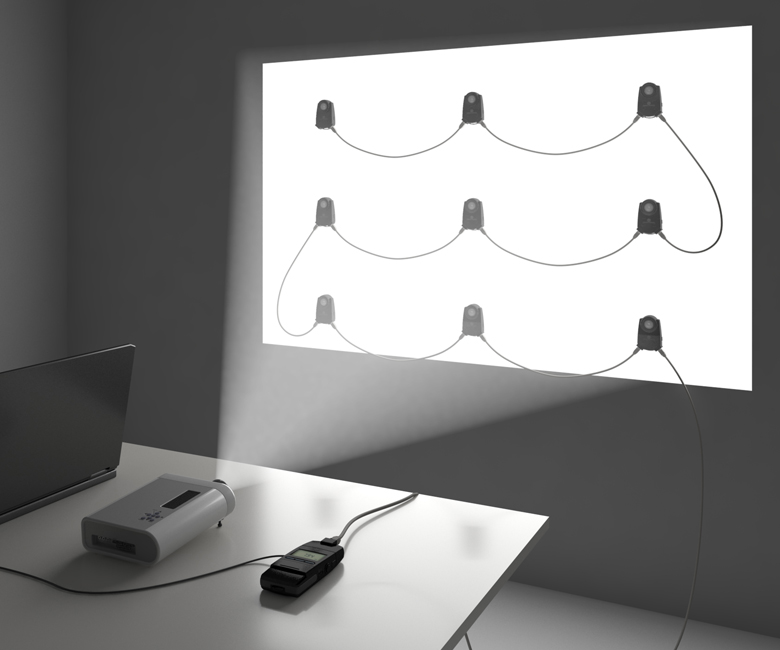

多点測定/任意校正に対応

液晶表示やキー操作を行う本体1台に対して、別売付属品の本体アダプタT-A20、受光部アダプタT-A21受光部を活用することで最大30点まで接続することができます。
また、白色一点校正、マトリクス校正、任意校正係数自動設定機能に対応しています。

ソフトウェア/ツール

データ処理ソフトウェア CL-S10w

データ処理ソフトウェア CL-S10wは、CL-200Aの測定データをExcel®に直接取り込め、取り込んだデータはExcel®にて自在に処理ができる標準付属されたソフトウェアです。
本ソフトウェアを使って、取り込んだデータを色度図上に表示しながら、自動的にLEDのランク分けをすることが可能です。
これにより、専門家にしかできなかったLEDのランク分けが、誰にでも視覚的に分かりやすく操作できます。

[主な機能]
・分光波形を表示
・演色評価数に関する豊富な表示形態
・LEDビニング機能を装備
・MacAdamのSDCMレベル表示

CL-200Aの主な仕様

型名	色彩照度計　CL-200A
照度計の階級	JIS C 1609-1:2006 一般形AA級照度計に準拠
分光応答度	CIE 2°視野標準観測者（CIE1931等色関数）近似 Ӯ（λ）：（f1’）6%以下
斜入射光特性（f2）	Ev3%以下
受光素子	シリコンフォトセル
測定機能	三刺激値	：XYZ
	色度座標	：Evxy; Evu'v'; Ev, 主波長, 刺激純度
	相関色温度	：Ev,Tcp, ∆uv ：Tcp-JIS対応（CL-S10wのみ）
	色差表示	：∆（XYZ）, ∆（Evxy）,∆（Evu'v'）、∆Ev∆u'v'　（基準色1データ）
その他の機能	補正（CF）機能（ユーザー校正）、データホールド、多点測定（複数受光部最大30台）
測定範囲	0.1～99,990 lx（色度表示は5 lx以上）
測定レンジ	オート（4レンジ）
確度^※	Ev ：指示値の±2%±1digit xy ：±0.002　（A光源、800 lxのとき）
繰返し性	Ev ：0.5%＋1digit（2σ） xy ：±0.0005　（A光源、800 lxのとき）
温度特性	Ev ：指示値の±3%、xy ：±0.003（当社試験条件による）
湿度特性	Ev ：指示値の±3%、xy ：±0.003（当社試験条件による）
測定周期	2回/秒（連続）
デジタル信号入出力	USB
表示	LCD4桁、バックライト照明付（自動照明）
使用温湿度範囲	-10～40°C、相対湿度85%以下（35°Cのとき）/結露しないこと
保管温湿度範囲	-20～55°C、相対湿度85%以下（35°Cのとき）/結露しないこと
電源	単3形アルカリ乾電池2本または専用ACアダプタ
電池寿命	約72時間（アルカリ電池使用時の連続測定において）
大きさ・質量	69（幅）×174（高さ）×35（奥行）・215g（電池別）
標準付属品	ケースT-A10、キャップ T-A13、ストラップ、電池、データ管理ソフトウェア CL-S10w、USBケーブル T-A15
別売付属品	受光部、本体用アダプタ T-A20、受光部用アダプタ T-A21、 ACアダプタ AC-A308（受光部1～10台に対応）、 ACアダプタ AC-A311（受光部1～30台に対応）、プリンタケーブル T-A12、フード CL-A11、ハードケース CL-A10

※ EV（照度）の場合は直線性

CL-S10wの主な仕様

種類	Excel®アドインソフト・本ソフトが動作するためには Excel®が必要です
動作環境	Excel®が動作する以下の環境が必要です ※（　）内は OS 言語 Windows® 7+Excel® 2007または2010（日本語、英語、中国語） Windows® 8.1+Excel® 2010または2013（日本語、英語、中国語） Windows® 10+Excel® 2013または2016（日本語、英語、中国語）・Windows® 8.1、Windows® 10は64ビット版のExcel®に対応。・Excel® の動作環境詳細については、Excel® の仕様をご覧ください。
制御可能	CL-200A、CL-200、CL-500A ※CL-200では一部使えない機能があります。
