カラーアナライザー

高性能センサーと回路技術により、超低輝度から高輝度までをカバーする精度保証輝度範囲を実現。 超低輝度測定が求められるOLEDやHDR（ハイダイナミックレンジ）ディスプレイの正確な輝度色度やガンマ特性の評価、調整に貢献します。

ディスプレイの測定輝度範囲例

本測定器は高精度のXYZフィルターを持ち、分光応答度のCIE1931等色関数への高い近似度を特長と しています。合わせて校正光源の分光スペクトルをLED光源ディスプレイに近似させることにより、三刺激値型の測定器ながら、分光輝度計に迫る高い色度測定精度を実現しました。
広色域ディスプレイのより正確な色度・ホワイトバランスの評価や調整に貢献します。

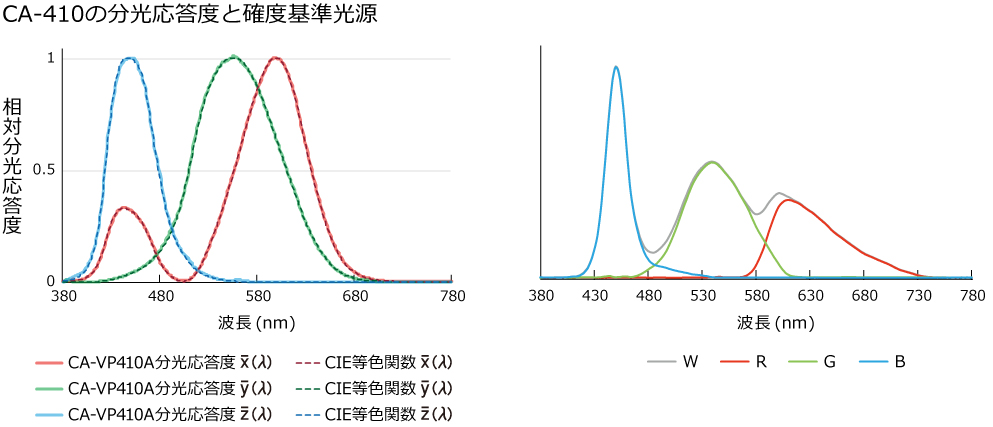

以下はアドバンスド高感度プローブCA-VP410Aを代表例として挙げた分光応答度と確度基準光源です。

本測定器は高いセンサー感度と高速演算による高速測定を実現しており、ガンマ測定など測定回数の多い輝度色度評価や調整の時間短縮に寄与します。
スピードモードとして、旧機種CA-310と同等以上の精度を確保しつつより高速測定を行うLTD. AUTOモードを搭載しています。また、新たに同期測定における最短測定積分時間を設定するSingle-Frame モードを追加しました。
OLED生産プロセスにおける色調整など、測定速度が重要な場面での生産性向上に貢献します。

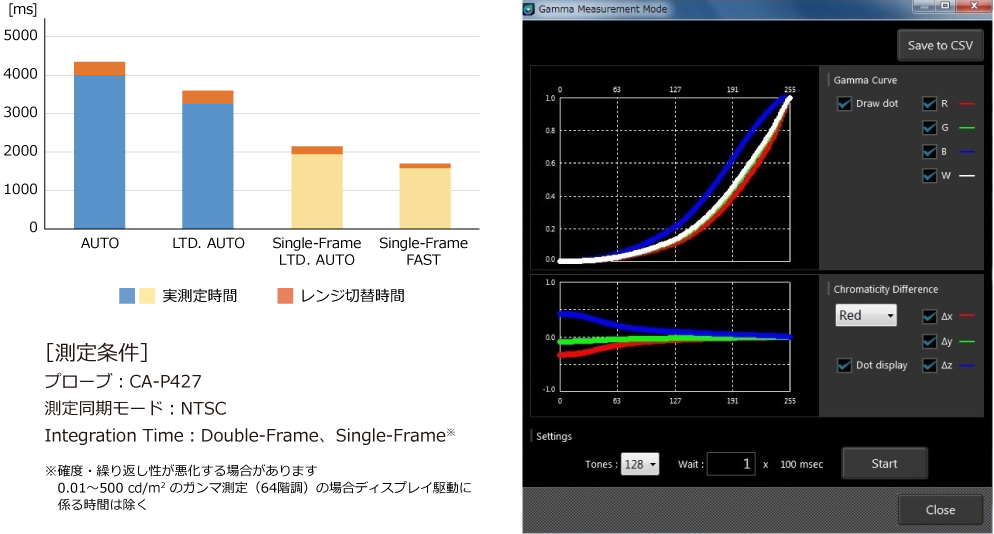

以下はガンマ測定での測定時間シミュレーションです。

本測定器は、電動ゼロ校正シャッター、同期検出機能、PC直結・USBバスパワーによるプローブのフル機能の動作など、自動化装置組み込みでのご活用に適した仕様となっています。プローブの通信はRS-232CとUSBの両方に対応、USBはドライバーインストール不要で簡単に接続できる仮想COMポート通信を採用しています。また、お客様が旧機種CA-210/CA-310用に構築されたシステムを最大限そのまま活用いただけるよう、基本の通信コマンドは旧機種と同一です。SDK（ソフトウェア デベロップ メント キット）には、旧機種用に作成されたプログラムでCA-410用SDKであるCA-SDK2を活用いただくためのCOM登録ツールを標準で用意、システムアップのための各種ケーブルも用意し、スムーズに導入いただけます。

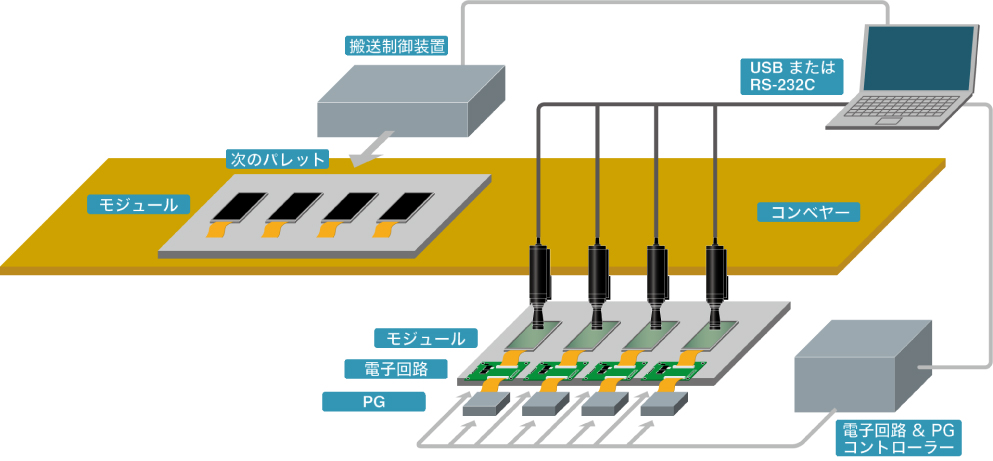

システム構成例

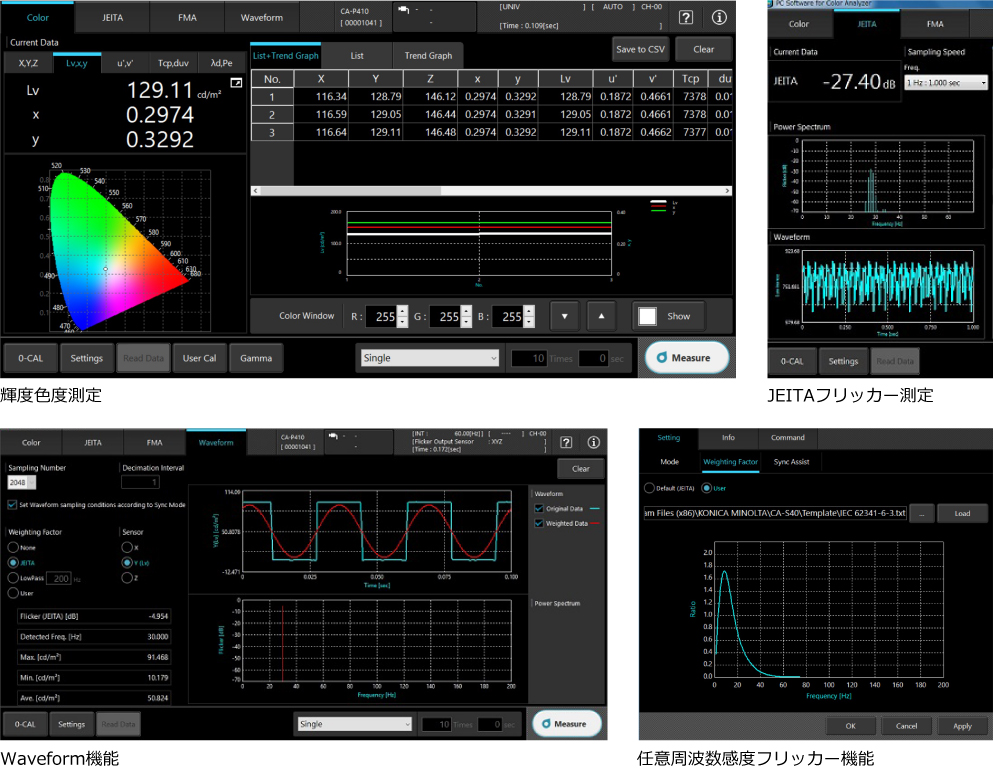

CA-410 プローブには Windows10とmacOSに対応しているソフトウエアCA-S40が標準付属しており、プローブをコンピューターと接続して測定を行うことができます。
基本となる輝度色度測定、フリッカー測定とデータの保存に加えて、Waveform機能にて発光変動の生データの取得が可能です。その他、ディスプレイの発光周波数を検出し内部同期に設定する機能など、より幅広いお客様の測定シーンにて活用いただくための機能を搭載しています。
