測定器をPC接続して操作・制御でき、多彩な機能や表示ができる色彩管理ソフトウェア
色彩管理ソフトウェアSpectraMagic NX2
お問い合わせ
製品概要
分光測色計および色彩色差計をPCに接続して操作・制御でき、データリスト表示のほか、色差グラフ、分光グラフなどを作成し、多くの数値、指標による判断を必要とする色彩管理をアシストするソフトウェアです。
製品詳細
目的に合わせた表示/編集が可能
多くの数値、指標による判断を必要とする色彩管理において、SpectraMagic NX2は良否判定、色の分析、工程管理などの目的に合わせた画面表示が可能です。

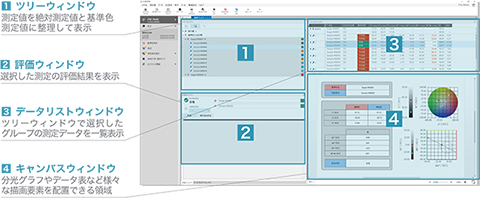

表示画面はツリーウィンドウ、評価ウィンドウ、データリストウィンドウ、キャンバスウィンドウを用途に合わせて配置・編集することで自由に表示画面を作成することができ、作成した画面はテンプレートとして保存することも可能です。キャンバスウィンドウは、「シンプル」「標準」「詳細」のテンプレートから選べ、画面を作成する際に参考としてお使いいただけます。
評価結果を瞬時に判断

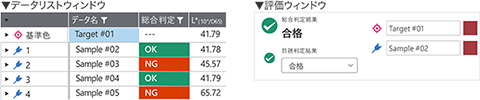

データリストウィンドウと評価ウィンドウでは、ユーザーが設定した基準値に基づいて評価結果を表示します。
瞬時に判断できるデザインとなっているため、QC作業者の業務をスムーズにします。
データを分類してわかりやすく表示

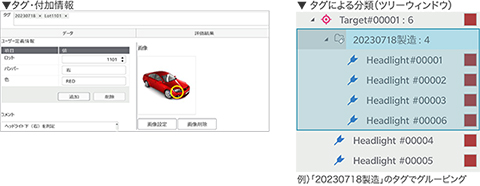

データにタグや付加情報（コメント、画像等）を追加することで、測定時における情報共有を手助けします。
また、ツリーウィンドウではデータをタグによって分類して表示できるため、わかりやすくデータを管理することができます。
尚、Pro版の付加情報（ユーザ定義情報）を設定すると、より細かなデータ分類を実現します。
複数の観察条件でのデータ比較を実現
データリストウィンドウには、様々な規格や表色系に応じたインデックスが設定可能です。

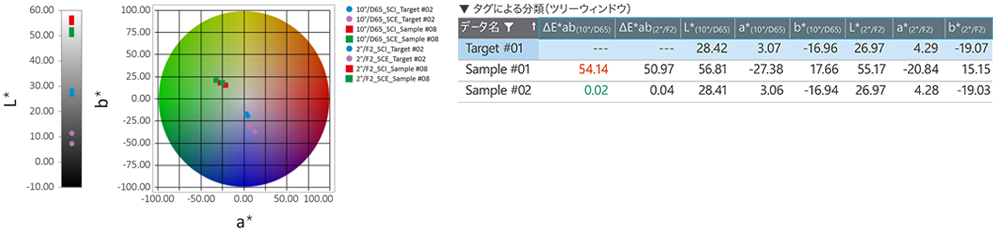

設定可能な項目が増加したことで、測定ごとの設定が不要になり、一度に複数の観察条件(視野/光源)での表示と評価を行うことができるので、作業の効率化に加え、メタメリズムの評価を容易にします。
見やすいレポート・作成印刷をサポート

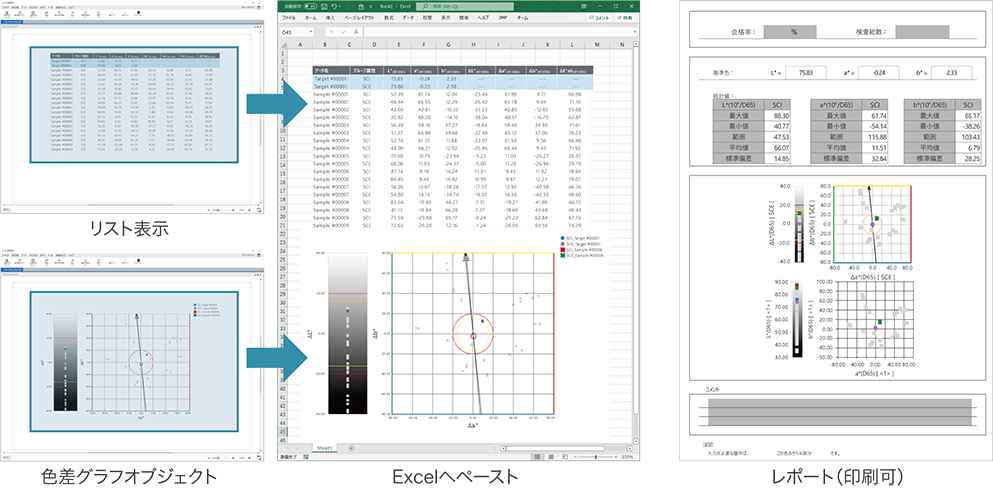

測定データを一覧表示するリスト表示のデータや、配置した分光グラフや色差グラフなどのオブジェクトは、そのままExcelなどのソフトウェアにコピー/ペーストすることができるため、簡単にデータ管理が行えます。
また、印刷用画面もオブジェクトを自由に配置・編集して任意のフォーマットを作成できるため、見やすいレポートの作成や出荷伝票などへの記入、その他、複数データを1枚に印刷することも可能です。
サポート機能の充実

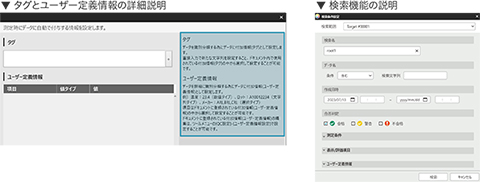

複雑な機能に対しては同画面内に詳細説明が表示されるため、操作に慣れていない作業者でも、安心してご利用いただけます。情報検索機能も備わっており、「作成日時」や「測定条件」など細かな条件設定を行ったうえで検索をかけることで、欲しいデータを瞬時に抽出することが可能です。
Professional版
QCテンプレートで作業効率化

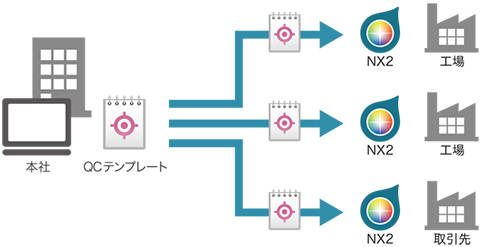

ブランドオーナー/管理者がテンプレートを作成し、作業者に配布を行うことで、ワークフローの標準化や確認設定作業の効率が実現します。
QCテンプレートで「計測タイプ（透過・反射）・複数の基準色、それら基準色の限界値・表示レイアウト」の設定を行うことで、作業者側の測定前設定が不要となり、ミスを防止します。
生産ロットごとに設定した測定・評価条件は、他のロットにも活用可能なため、上の図のように企業間において指定したQCテンプレートを共有することで、条件を揃えた管理が行えます。
ユーザー光源は最大100個登録可能

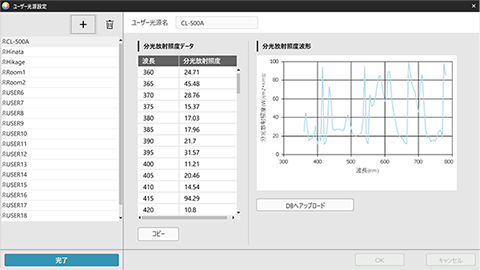

より目視・現場に近い色の定量化を目的に、ユーザー光源は最大100個まで登録することが可能です。
尚、分光放射照度計CL-500Aを接続することで、実環境下での光源情報を測定時に取り組むことができます。
データ分類情報を詳細に登録

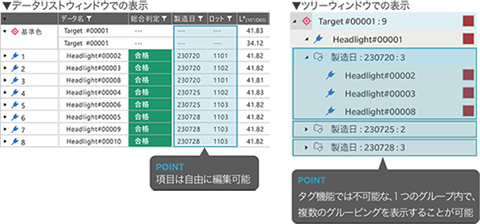

測定データにユーザー定義情報（選択肢/文字列/数値）を付加することで、タグ以上に高度なグルーピング・ソーティングができます。デフォルト値を設定すると測定と同時にグルーピングすることも可能であり、ワークフローの効率化に繋がります。
「製造日」、「ロット」といった情報を項目に追加することで、測定データをより細かく簡単に分類できます。
制御対象
| 測定器 | CM-3700A※1、CM-36dG/CM-36dGV/CM-36d、CM-3600A※1/CM-3610A※1、CM-5※1、CR-5※1、CM-17d/CM-16d、CM-700d※1/CM-600d※1、CM-26dG/CM-26d/CM-25d、CM-25cG、CM-2600d※1/CM-2500d※1、CM-2500c※1、CM-M6、CM-512m3A※1、CR-400※1/CR-410※1、DP-400※1 |
- ※1 新しいファームウェアのバージョンの機器のみ。ファームウェアのバージョンが古い機器はサポート対象外の場合があります。
使用環境条件※2
| OS | Windows® 10 Pro 64 bit バージョン1903以上/ Windows® 11 Pro |
| CPU | Intel® Core i5 2.7GHz 相当以上（推奨） |
| メモリー | 2GB 以上（4GB 以上を推奨） |
| ストレージ | 10GB 以上 |
| USBポート | ドングル使用時に必要 |
| 外部ネットワークへの接続 | アクティベーション対応時に必要 |
- ※2 パソコンのシステム構成については、「対応OS」が推奨する構成、もしくは使用環境条件のCPUおよびメモリの、いずれか高い方が必須条件になります。
- ● Windows® は、米国Microsoft社の米国およびその他の国における商標または登録商標です。
- ● Intel® は、米国Intel社の米国およびその他の国における商標または登録商標です。
- ●ここに記載の内容、仕様および外観は予告なしに変更する場合があります。
仕様
Pro版のみの仕様 |
| 視野 | 2°、10° | |
|---|---|---|
| 表色系・色空間 | L*a*b*、L*C*h、Lab99、LCh99、Lab99o、LCh99o、ハンターLab、および各色差 / Cマンセル、D65マンセル | |
| XYZ、Yxy、u’v’、u*v*、および各色差 | ||
| インデックス | MI、GUおよび差(CM-25cG、CM-26dG、CM-36dG/CM-36dGV)、オパシティ(ISO 2471、TAPPI T425 89％ 白色板)※1 CM-5/CR-5のみ: Gardner、Iodine Color Number、Hazen/APHA、European Pharmacopoeia、US Pharmacopeia |
|
| WI(CIE1982、ASTM E313-73、ハンター、ASTM E313-98、BERGER、TAUBE、STENSBY、Ganz)、YI(ASTM D1925-70、ASTM E313-73、ASTM E313-98、DIN 6167)、B(ASTM E313-73)、Tint(CIE 1982、ASTM E313-98、Ganz)、染色度(ISO 105、A06)、ブライトネス(TAPPI T452、ISO 2470)、濃度(Status A、Status T)、主波長、刺激純度、555、RxRyRz、グレイスケール/グレイスケール等級 (ISO 105.A05)、K/S 濃度(差分比較式、ΔE*ab、ΔL*、ΔC*、ΔH*、Δa*、Δb*、最大吸収波長式、全波長式、任意波長式)、濃度(三刺激値、スード三刺激値)、汚染度/汚染度等級(ISO 105.A04E)、NC#、NC#等級、Ns、Ns等級、標識色インデックス、 8° グロス値および各差(SCI/SCE の同時測定のみ)、 FFおよび差 (CM-M6)、任意式、ヘイズ(ASTM D1003-97)※1、Blackness(My) (ISO18314-3/DIN55979)、Jetness(Mc) (ISO18314-3)、Undertone(dM) (ISO18314-3)、および各差 | ||
| 色差式 | ΔE*ab (CIE1976)、ΔE00 (CIE DE2000)および明度・彩度・色相の各成分、ΔE99(DIN99)、ΔE(ハンター)、ΔE*94 (CIE 1994)および明度・彩度・色相の各成分、CMCおよび明度・彩度・色相の各成分、ΔE99oおよび明度・彩度・色相の各成分 | |
| ΔE*94(Special)※2および明度・彩度・色相の各成分、ΔEc(degree)(DIN 6175-2)、ΔEp(degree)(DIN 6175-2)、FMC-2、NBS 100、NBS 200、Audi2000 | ||
| 光源 | A、C、D50、D65、F2、F11 | |
| D55、D75、F6、F7、F8、F10、F12、U50、ID50、ID65、LED-B1、LED-B2、LED-B3、LED-B4、LED-B5、LED-BH1、LED-RGB1、LED-V1、LED-V2、ユーザー光源(最大100個) | ||
| グラフおよびキャンバスオブジェクト | 分光グラフ(分光反射率・透過率および各差)、L*a*b*絶対値分布、ハンターLab絶対値分布、ΔL*a*b*色差分布、ハンターΔLab、xy色度図、トレンドグラフ、ヒストグラム、マルチチャネルグラフ、2D指定軸グラフ 文字ラベル、数値ラベル、画像、データリスト、統計値、疑似カラーパッチ |
|
| 分光グラフ(K/S・吸光度および各差) | ||
| 主な機能 | 【測定】 | ビューファインダー(CM-36dシリーズ、CM-17d)、手動平均測定、本体トリガー測定(CM-3700A、CM-3600A、CM-3610Aを除く) |
| 【データ】 | タグによる分類、画像・コメントの追加、評価結果・合否判定、インポート・エクスポート、測定器のデータ読み込み・基準色書き込み(CM-3700A、CM-3600A、CM-3610A、CM-36dシリーズを除く) | |
| 【その他】 | ショートカットキー設定、表示テンプレートの作成・出力・適用、レポート印刷、シリアルプリンタ印刷、測定音 / 合格音 / 不合格音 | |
| 【校正】 | ユーザー校正、UV調整 | |
| 【測定】 | インターバル測定 | |
| 【セキュリティ】 | ユーザー管理 / 操作制限 | |
| 【データ】 | 指定条件でのデータ検索、ユーザー光源登録(マニュアル入力、ファイル経由の登録、CL-500Aを使った登録)、基準色自動選択、限界値自動調整、ユーザー定義情報による分類 | |
| 【その他】 | QCテンプレートの作成・編集・出力、マクロ機能、外部ソフトの起動、ジョブ設定(CM-17d/CM-16d、CM-26dG/CM-26d/CM-25d、CM-25cG) | |
| ファイル数とデータ数 | 同時にオープンできるファイル数：10ファイル １ファイルのデータ保存数：基準値と測定値 合計10,000データ | |
| 対応ファイル形式 | NX2 (.mesx2、.mtpx2)、NX (.mtp、.mes、.mea ※読み込みのみ)、その他形式 (.csv(出力のみ)、.cxf) SpectraMagic DXのファイル (.mesx)は変換ツールで.mesへ変換が必要 NX2 QCテンプレート(.qctp ※Lite版は適用のみ) |
|
| 表示言語 | 日本語、英語、ドイツ語、フランス語、スペイン語、イタリア語、ポルトガル語、中国語 (簡体、繁体)、トルコ語、ロシア語、ポーランド語、韓国語 | |
- ※1 オパシティ(ISO 2471、TAPPI T425 89％ 白色板)・ヘイズ測定(ASTM D1003-97)について、ソフトウェアの測定手順や値の計算は関連規格に準拠します。測定器が関連規格の照明/受光光学系を満たしているかどうかは使用する測定器によります。
- ※2 2つの色を比較する場合、どちらか一方を基準として定めない場合には、ΔE*94(Special)をご利用ください。
- ●ここに記載の内容、仕様および外観は予告なしに変更する場合があります。
