アピアランス測定器RhopointTAMS™
お問い合わせ
製品概要
主に自動車塗装の表面粗さ、ゆず肌の評価で活用。
Rhopoint TAMS™は、英国Rhopoint社、Volkswagen社、AUDI社とのコラボレーションにより開発されたアピアランス品質を定量化するための新しい測定器です。
原材料から最終的なクリアコートまでの塗装プロセスのすべての段階で表面を測定し、定量化ができます。
製品詳細
表面粗さ測定モード
表面粗さ測定モードでは、クリア塗装前の鋼板加工、電着塗装工程でも表面粗さの測定が可能です。
ISOで規定された方法で低光沢から高光沢まで手軽に評価・管理できます。
[評価指標]
Sa：任意に指定した波長範囲の面粗さ(Sa)を算出。※高さ方向
RaX：任意に指定した波長範囲のX方向の線粗さ(Ra)を算出。※高さ方向
RaY：任意に指定した波長範囲のY方向の線粗さ(Ra)を算出。※高さ方向
RsM：任意に指定した波長範囲のRsm値を算出。※横方向
※任意に指定した波長範囲に応じた粗さ曲線の周期の平均長さ（Rsm値）を算出
ゆず肌測定モード
ゆず肌測定モードでは、クリア塗装後の塗装表面品質の管理が可能です。
高い目視相関を実現すると同時に測定結果の値を QUALITY, HARMONY, CONTRAST, SHARPNESS, WAVINESS, DIMENSION という直観的でシンプルな指標で評価できます。
[評価指標]
・QUALITY
・HARMONY
・CONTRAST
・SHARPNESS
・WAVINESS
・DIMENSION
ISOに対応した粗さ測定機能
表面粗さ測定モードには、ISO16610、25178、4287で規定された方法で測定する機能があり、
ハンディタイプという利点を活かして、低光沢から高光沢まで手軽に粗さの測定が可能です。
自動車塗装の場合、粗さ管理をクリアコート前の鋼板や電着塗装の段階で実施することで、クリアコート後の最終品質を維持・向上させることに繋がります。
3Dマップの表示

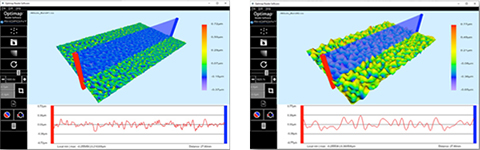

表面粗さ測定モードの際、Optimap™ Reasder Softwareでは測定時に指定したフィルタリング処理に応じた3Dマップを表示できます。
高い目視相関の実現
ゆず肌測定モードでは、人の目視感覚と表面状態の特徴に合わせて検証を行い、独自アルゴリズムを構築し、高い目視相関を実現します。
また、人が表面状態を観察する際の動きと近い測定手法を採用しています。

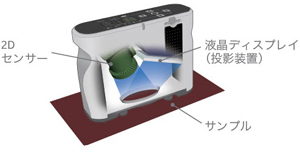

その手法は、液晶ディスプレイにパターンを表示しサンプルに投影し、2Dセンサーのフォーカスを変えることで、サンプル表面や写り込んだ像のうねりを捉える測定方法です。
表面粗さ測定：E-Coatモード/R-Matモード（EC-RM-O-ROUGH）
| 測定可能波長範囲（0.1ー13.5mm） |
Sa
| 単位 | μm |
| 最小 | 0 |
| 最大 | 20 |
| 繰返し性 | 0.1（SD） |
| 再現性 | 0.3（SD） |
| 測定手法 | Phase Measurement Deflectometry |
RaX
| 単位 | μm |
| 最小 | 0 |
| 最大 | 20 |
| 繰返し性 | 0.1（SD） |
| 再現性 | 0.3（SD） |
| 測定手法 | Phase Measurement Deflectometry |
RaY
| 単位 | μm |
| 最小 | 0 |
| 最大 | 20 |
| 繰返し性 | 0.1（SD） |
| 再現性 | 0.3（SD） |
| 測定手法 | Phase Measurement Deflectometry |
RsM
| 単位 | mm |
| 最小 | 0.3 |
| 最大 | 9 |
| 繰返し性 | 0.1（SD） |
| 再現性 | 0.3（SD） |
| 測定手法 | Phase Measurement Deflectometry |
ゆず肌測定：C-Coatモード（CC-TAMS-STD）
SHARPNESS
| 単位 | S（％） |
| 最小（無反射） | 0 |
| 最大（鏡面反射） | 100 |
| 繰返し性 | 0.5（SD） |
| 再現性 | 1.5（SD） |
| 測定手法 | Optical Transfer Function |
CONTRAST
| 単位 | C（％） |
| 最小（完全拡散白） | 0 |
| 最大（完全な黒） | 100 |
| 繰返し性 | 0.5（SD） |
| 再現性 | 1.5（SD） |
| 測定手法 | Optical Transfer Function |
WAVINESS
| 単位 | W（W units） |
| 最小 | 0 |
| 最大（代表値） | 30 |
| 繰返し性 | 0.5（SD） |
| 再現性 | 1.5（SD） |
| 測定手法 | Reflected Image Line Deformation Analysis |
| 相関関係 | AUDI AG MDS Perception analysis |
DIMENSION
| 単位 | D（mm） |
| 最小 | 0.5 |
| 最大（代表値） | 6.8 |
| 繰返し性 | 0.5（SD） |
| 再現性 | 0.5（SD） |
| 測定手法 | Phase Measurement Deflectometry |
| 相関関係 | AUDI AG MDS Perception analysis |
QUALITY
| 単位 | Q（％） |
| 最小 | 0 |
| 最大（代表値） | 100 |
| 繰返し性 | 0.5（SD） |
| 再現性 | 2.0（SD） |
| アルゴリズム | SHARPNESS, WAVINESS & CONTRASTを用いて計算 |
| 相関関係 | Volkswagen AG Quality Perception Studies |
HARMONY
| 単位 | H（H units） |
| 最小 | 0 |
| 最大（代表値） | 8.9 |
| 繰返し性 | 0.2（SD） |
| 再現性 | 0.3（SD） |
| アルゴリズム | WAVINESS & DIMENSIONを用いて計算 |
| 相関関係 | AUDI AG MDS Perception analysis |
Rhopoint TAMS™の仕様
| 測定操作 | タッチボタン、PUSH & START自動測定システム |
| 測定時間 | 画像取得 5秒(typ) 処理 5秒(typ)：C-Coatモードのみ |
| ディスプレイ | フルカラーIPSスクリーン |
| 電源 | 充電可能リチウムイオン電池 |
| 測定可能回数 | 1回の充電で約1500回(typ)：C-Coatモードのみ |
| 充電時間 | 約5.5時間 |
| メモリー | 内部メモリー20GB/SDカード32GB |
| データ転送 | SDカード |
| 光学系 | 可変フォーカスシステム |
| 空間解像度（表面） | 37μm/pixel |
| 視野（表面） | 27 x 16 mm |
| 測定可能曲率 | 半径>400mm |
| サンプル最小サイズ | 40 × 80mm ※小物サンプルを測定の場合はご相談ください |
| 大きさ/質量 | 172 x 136 x 53 mm/約1.0 kg (電池含む) |
| 使用温湿度範囲 | 温度：15～40℃ 相対温度：85％以下 結露しないこと |
| 標準付属品 | キャリーケース､校正板、ACアダプター、取扱説明書、開口部保護キャップ、SDカード、クリーニングクロス、校正証明書、リチウムイオン電池（内蔵、2本）、ドッキングステーションC、Optimap™ Reader Software用インストーラー、Optimap™ Reader Software用ドングル |
| 別売付属品 | ドッキングステーションC、開口部保護キャップ、Optimap™ Reader Software 追加ライセンス |
- ●ここに記載の内容、仕様および外観は予告なしに変更する場合があります。
