アピアランスアナライザー Rhopoint IQシリーズ｜製品情報

製品概要

主に自動車塗装、コーティング、フィルム、セラミックの表面状態の評価で活用。
先端技術を駆使したアピアランスアナライザーで、IQシリーズは、従来の光沢計ではできなかった、反射特性や表面状態の評価ができる測定器です。

5種類の外観品質特性と正反射プロファイルを同時測定
自動補正機能を搭載
低グロスで高精度

活用シーン

製品詳細

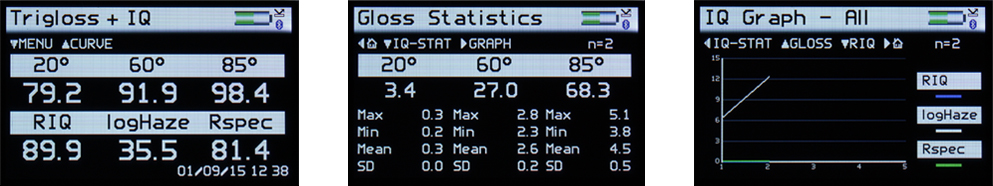

5種類の外観品質特性と正反射プロファイルを同時測定

Rhopoint（ローポイント）IQシリーズは、鏡面反射（正反射）方向に反射する光をフォトダイオードアレイを使用して受光、各測定項目毎に反射ピークに対して、それぞれ既定の角度の受光量を読み取り測定値演算を行います。
光沢度 Gloss （IQ-S:20°/60°/85°、IQ Flex20-S:20°）、反射ヘイズ Reflection Haze、像鮮明度（写像性）DOI、像鮮明度（写像性）指数 RIQ、正反射ピーク値 Rspec、正反射プロファイルを同時に測定することが可能です。

自動補正機能を搭載

IQ-Sは、サンプルの傾きや浮きによる誤差を自動補正します。

低グロスで高精度

IQ-Sは、10GU以下低光沢で、繰返し精度0.1GU、器差0.2GUの高精度で測定を実現します。

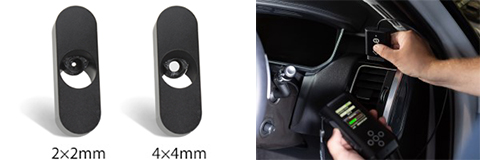

小物部品や局所の測定が可能

IQ Flex20-Sは、小測定プローブタイプなので、小物部品や局所の測定に最適です。
小測定アダプター（別売付属品）を装着することで、より小さな面の測定も実現します。（光沢度 Gloss 20° 1角度）

Rhopoint IQ-Sの仕様

光沢度(Gloss)	測定角度	20°, 60°, 85°
	測定範囲	20°：0～2000GU 60°：0～1000GU 85°：0～199GU
	測定面積	20°：6 x 6.4mm 60°：9×13.5mm 85°：4.4 x 44mm
	測定精度	分解能：0.1GU
		繰返し性： ±0.1GU (60°：0~10GU) ±0.2GU (60°：10~100GU、20°・85°：0~100GU) ±0.2% (100GU以上) ※光沢測定の範囲がオートの時
		器差： ±0.2GU (60°：0~10GU) ±0.5GU (60°：10~100GU、20°：0～100GU) ±0.5% (60°・20°：100GU以上) ※光沢測定の範囲がオートの時
	校正基準	NIST (アメリカ国立標準技術研究所)
	関連規格	JIS Z8741、ISO 2813、ISO 7668、ASTM D523、ASTM D2457、DIN 67530
反射ヘイズ(Reflection Haze)	表示	ヘイズ値 (HU) または Log ヘイズ値 (LogHU)切替可能
	受光角度	受光角の中心20°、18.1°、21.9°、それぞれ幅1.8°を測定
	測定精度	分解能：0.1、繰返し性 (Log HU)：±1、器差 (Log HU)：±10
	関連規格	ASTM E430、ASTM D4039
像鮮明度(写像性) DOI	測定範囲	0～100
	受光角度	受光角の中心20°、19.725°、20.275°、それぞれ幅0.1°、0.15°、0.15°を測定
	測定精度	分解能：0.1、繰返し性：±0.2、器差：±0.5
	関連規格	ASTM E430
像鮮明度(写像性)指数 RIQ	測定範囲	0～100
像鮮明度(写像性)指数 RIQ	測定精度	分解能：0.1、繰返し性：±0.2、器差：±0.5
正反射ピーク値 Rspec	測定角度	受光角の中心20°、幅0.2°を測定
正反射ピーク値 Rspec	測定範囲	0～2000GU
その他	電源	内蔵リチウムイオン電池 (フル充電で約17時間/20,000回測定可能)、ACアダプター
	メモリ	8MB (約2000データ)
	インターフェース	USB接続でPCに転送可能 (ソフトウェアのインストール不要)、　※注 Bluetooth機能無し
	大きさ	65(高さ) x　140(幅) x 50(奥行)mm
	質量	530g
	使用環境	温度：15～40℃、相対湿度：85%以下/結露しないこと
	表示言語	英語、日本語、フランス語、スペイン語、ドイツ語、トルコ語、中国語
	標準付属品	収納ケース、校正標準版、USBケーブル、校正証明書 (ISO 17025)、位置決めシート、ACアダプター
	別売付属品	標準板4種 (高光沢、中光沢、低光沢、ミラー)

Rhopoint IQ Flex20の仕様

光沢度(Gloss)	測定角度	20°
	測定範囲	0～2000GU
	測定面積	6 x 6.4mm
	測定精度	分解能：0.1GU
		繰返し性： ±0.2GU (100GU以下の場合) ±0.2% (100GU以上の場合) ※光沢測定の範囲がオートの時
		器差： ±0.5GU (100GU以下の場合) ±0.5% (100GU以上の場合) ※光沢測定の範囲がオートの時
	校正基準	NIST (アメリカ国立標準技術研究所)
	関連規格	ISO 2813、ASTM D523
反射ヘイズ(Reflection Haze)	表示	ヘイズ値 (HU) または Log ヘイズ値 (LogHU) 切替可能
	受光角度	受光角の中心20°、18.1°、21.9°、それぞれ幅1.8°を測定
	測定精度	分解能：0.1HU、繰返し性：±0.5HU、器差：±1.5HU
	関連規格	ASTM E430、ISO 13803
像鮮明度(写像性) DOI	測定範囲	0～100
	受光角度	受光角の中心20°、19.725°、20.275°、それぞれ幅0.1°、0.15°、0.15°を測定
	測定精度	分解能：0.1、繰返し性：±0.2、器差：±0.5
	関連規格	ASTM E430
像鮮明度(写像性)指数 RIQ	測定範囲	0～100
像鮮明度(写像性)指数 RIQ	測定精度	分解能：0.1、繰返し性：±0.2、器差：±0.5
正反射ピーク値 Rspec	測定角度	受光角の中心20°、幅0.2°を測定
正反射ピーク値 Rspec	測定範囲	0～2000GU
その他	電源	内蔵リチウムイオン電池 (フル充電で約17時間/20,000回測定可能)、USBバスパワーまたはACアダプター
	メモリ	8MB (約999データ)
	インターフェース	USB接続、　Bluetooth機能無し*1
	大きさ	79(幅) x 150(高さ) x 34(奥行)mm (測定ヘッドを除く)
	質量	550g (本体のみ)
	使用環境	温度：15～40℃、相対湿度：85%以下/結露しないこと
	表示言語	日本語、英語、中国語、ドイツ語、フランス語、スペイン語、トルコ語
	標準付属品	校正標準板、収納ケース、USB ケーブル、ACアダプター、校正証明書、位置決めプレート、クリーニングクロス
	別売付属品	標準板4種 (高光沢、中光沢、低光沢、ミラー)、IQ Flex20-S 専用小測定アダプタ (2mm・4mm)
