実車測定で威力を発揮する「マルチアングル」モデル
製品概要
主に自動車外装部品、塗料、インキの色管理の用途で活用。
自動車外装測定で抜群の威力を発揮する、6角度マルチアングルモデルの測定器です。
製品紹介
ムービー
製品詳細

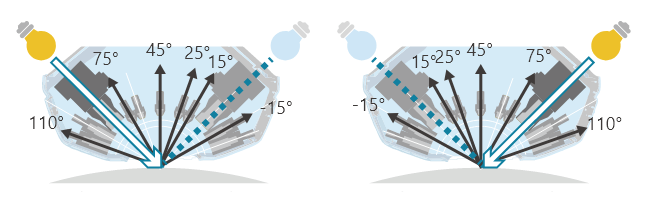

1方向照明、6方向受光の照明受光光学系を採用
[照明]
45°
[受光]
-15°、15°、25°、45°、75°、110°
[ダブルパス光学系]
測定器の中心軸に対し、対称に配列された2つの照明・受光系「ダブルパス光学系」の採用により、測定時に測色計が傾いた場合でも高い安定性を実現しています。
（ドアミラー外装のようなR300程度の曲率の強い測定対象物でも安定して測定が可能）

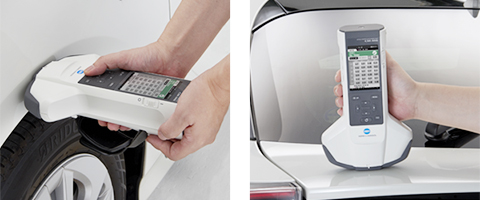

抜群の操作性
高精度を維持したまま、小型・軽量化を実現しました。重量は1.1kgで縦型形状なので、片手でも両手でも安定して保持することが可能です。
また、自動車外装にあてがい易く、測定箇所を確認しやすい形状となっています。
さらに、落下防止策（ハンドストラップ）と傷防止策（ゴムカバー）を採用し、測定現場でのユーザビリティを追求しました。

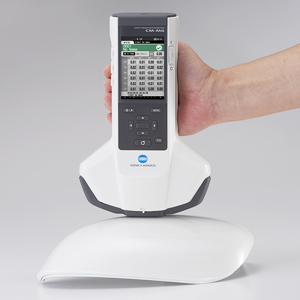

小面積測定が可能
測定径がΦ6mmなので、これまで不可能だった小物部品も測定できるようになりました。
※接触脚の間隔が長辺で20mmあるので、試料サイズがそれ以下の場合は一定の安定性を保てない場合があります。

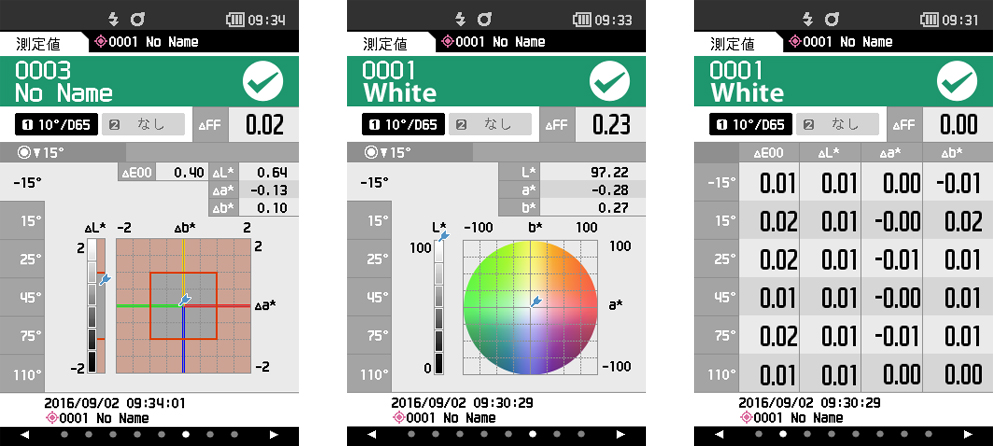

カラー液晶画面
本体表示部には、3.5インチのカラー液晶を搭載。操作性の高い画面GUIの搭載により、抜群の操作性を実現します。
| 照明・受光光学系 | 1方向照明/6方向受光（ダブルパス） 照明：45° 受光：-15°、15°、25°、45°、75°、110° Aspecular Viewing |
| 受光素子 | デュアル40素子シリコンフォトダイオードアレイ |
| 分光手段 | くさび状連続干渉フィルター |
| 測定波長範囲 | 400-700 nm |
| 測定波長間隔 | 10 nm |
| 反射率測定範囲 | 6角度：0～600 % 表示分解能：0.01 % |
| 測定用光源 | 高演色性白色LED |
| 測定時間 | 約4.5秒 |
| 最短測定可能間隔 | 約5秒 |
| 測定可能回数 | 約1,500回（フル充電、10秒間隔にて連続測定、23℃のとき） |
| 測定径／照明径 | φ 6 mm／φ 12 mm |
| 繰返し性 | 色彩値：標準偏差ΔE*ab 0.05以内 （白色校正後、白色校正板を10 秒間隔で30回測定したとき） |
| 器差 | BCRAシリーズllタイル12色の平均値 Δ E*ab 0.2 以内 （コニカミノルタマスターボディ基準、当社測定条件による） |
| 観察条件 | 2 °視野、10 °視野 |
| 観察光源 | A、C、D50、D65、F2、F6、F7、F8、F10、F11、F12、ユーザー光源 （2種類の光源での同時評価可能） |
| 表示項目 | 色彩値、色差値、色差グラフ、折れ線グラフ（色彩値、色差値）、合否判定 |
| 表色系・色空間 | L*a*b*、L*C*hおよび各色差 |
| 表色値 | MI、FF値（フロップ値） |
| 色差式 | ΔE*ab（CIE 1976）、Δ（L*a*b*）、Δ（L*C*H*）、CMC（l：c）、Δ*E94（CIE 1994）、ΔE00（CIE DE2000）、ΔE（DIN 6175）、ΔE99o（DIN 99o)、ΔE（Audi 2000） |
| 格納データ数 | 基準色 200 データ / 測定値 800 データ |
| 合否判定項目 | 各色差値に限界値を設定可能 |
| 表示言語 | 日本語、英語、中国語（簡体字）、ドイツ語、フランス語、イタリア語、スペイン語、ポルトガル語、ロシア語、ポーランド語、トルコ語 |
| 表示部 | 3.5 型 TFTカラー液晶 |
| インターフェース | USB 2.0 |
| 電源 | 専用リチウムイオン電池（着脱式）または専用ACアダプター |
| 充電時間 | 約5時間 |
| 使用温湿度範囲 | 0～40 ℃、 相対湿度85 %以下（35 ℃のとき、結露しないこと） |
| 保管温湿度範囲 | -20～45 ℃、 相対湿度85 %以下（35 ℃のとき、結露しないこと） |
| 大きさ | 約152（幅） × 239（高さ） × 81（奥行き） mm |
| 質量 | 約1.1kg（電池含む） |
- ●ここに記載の内容、仕様および外観は予告なしに変更する場合があります。
