分光測色計 CM-26dG ｜製品情報

製品概要

主に樹脂部品、自動車内装部品、塗料、ガラスなどの色管理の用途で活用。
ポータブル測色計最高レベルの器差と繰返し性を実現、且つ色と光沢が同時に測定できます。

色と光沢が1台で高精度に同時に測定できる「Two in One」
圧倒的な測定スピード
ポータブル測色計最高レベルの器差と繰返し性

活用シーン

製品紹介
ムービー

製品詳細

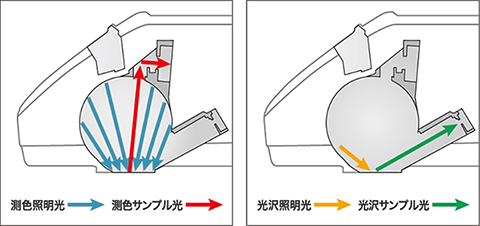

色と光沢が1台で高精度に同時に測定できる「Two in One」

本測定器は色と光沢の同時測定が可能な「Two in One」の分光測色計です。色と光沢の測定を1台で出来ますので、測色計と光沢計をそれぞれ用意して交代で測定する必要がなく、大量のサンプル測定でも、作業の効率化を実現します。

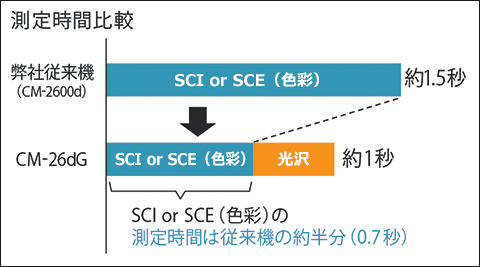

圧倒的な測定スピード

CM-26dGは、色彩測定で測定時間約0.7秒（SCIまたはSCEで測定したとき）と従来機の約半分です。色+光沢同時測定でも約1秒（SCIまたはSCE+光沢で測定したとき）と、測定時間短縮により、作業の効率化を実現します。
また、測定可能間隔も従来から短くなっており、生産性を上げることができます。

ポータブル測色計最高レベルの器差と繰返し性

サプライチェーンの多様化に伴って多拠点でのデータ共有のニーズが高まり、ポータブル測色計にも高い器差と繰返し性が求められてきています。CM-26dGの器差は、色彩でΔE*ab0.12（12色BCRA平均）を、光沢で±0.2GU以内（0-10GU）、±0.5GU以内（10-100GU）を実現しました。CM-26dGの色彩の繰返し性も、従来機の半分σΔE*ab0.02を実現しています。工場間や取引先とのデジタルカラーデータマネジメントを可能にし、品質管理の効率化に貢献します。

低反射率サンプルでの繰返し性が大幅に向上

自動車内装などにおいて意匠性を高めるためにピアノブラック仕上げの材料が多く使われています。ピアノブラックのような反射率が非常に低いサンプルは、従来のポータブル測定機では繰返し誤差が大きく出てしまい、安定して測定できませんでしたが、本製品は最新の技術を搭載することで、低反射率のサンプルでも安定した測定値を得ることができます。

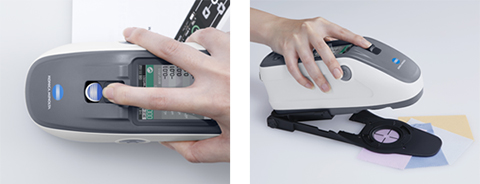

かんたん位置合わせ

LED照明で測定ポイントを明るく照射する、ビューファインダー機能を搭載しているので位置合わせがかんたんです。また、測定箇所がわかりやすい、ポインター機能も搭載しています。このビューファインダーは、本体上部からのぞき込める位置にあるので、柄物や印刷物などの測定箇所設定に最適です。
サンプルの形状に合わせてオプションのステイプル型ターゲットマスクCM-A268も活用頂けます。

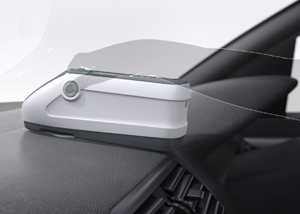

持ちやすい小型・軽量の流線形ボディー

先端部に傾斜と丸味をもたせ、測定しにくい所にも届きやすい流線形なボディーの為、従来ではアプローチできなかった箇所も測定できます。
また、両サイドに測定ボタンを設置しているので、測定する場所や利き手に関わらず測定が可能、且つ小型で軽量のため持ちやすくなっています。

ソフトウェア/ツール

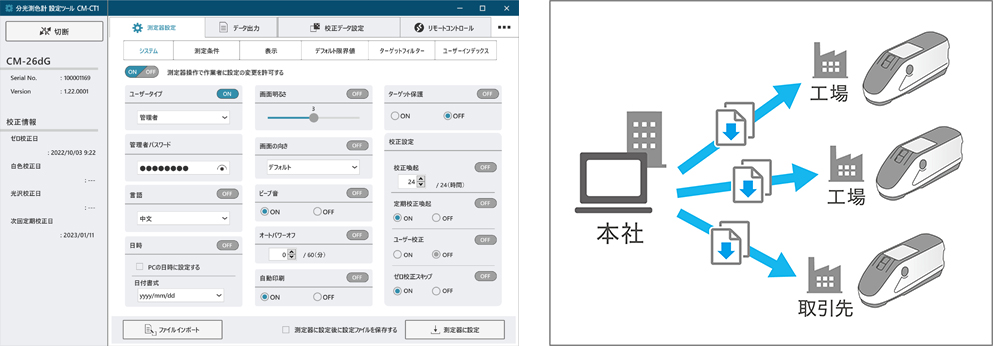

分光測色計設定ツール CM-CT1

CM-CT1は、CM-26dGシリーズの機器設定の一括設定が可能なツールです。
複数台をご使用される場合や、工場間、お取引先と同一条件の設定を適応する場合に、設定ファイルを作成することで、簡単に同じ条件の設定を行うことができます。
また、ユーザーインデックス^※の設定も可能です。

※SpectraMagic NX2のドングルが差し込まれている、もしくはライセンスがインストールされている場合のみ設定可能

ソフトウェアダウンロード「分光測色計設定ツール CM-CT1」

CM-CT1の仕様

OS	Windows® 10 Pro 64-bit / Windows® 11 Pro
CPU	2.0GHz相当以上
メモリ	2GByte以上
ハードディスク	システムドライブに10GB以上の空きが必要
制御対象測定器	CM-26dG/26d/25d, CM-25cG, CM-M6, CM-700d/600d, CM-5/CR-5^※
その他	USBポート（測定器との接続に必要、SpectraMagic NX2のプロテクトキーの接続に必要）

※CR-5はファームウェアVer.1.20以上の場合に表示されます。
・Windows®は、米国 Microsoft corporation の米国およびその他の国における登録商標です。

色彩	照明・受光光学系	di:8°、de:8°（拡散照明・8°方向受光) SCI（正反射光含む）/SCE（正反射光除去）の切替機構付き DIN5033 Teil7、JIS Z 8722 条件c、ISO7724/1、CIE No.15（2004）、ASTM E 1164（SCI）に準拠
	積分球	Ø54㎜
	受光素子	デュアル40素子シリコンフォトダイオードアレイ
	分光手段	平面回折格子
	測定波長範囲	360～740 ㎚
	定波長間隔	10 ㎚
	半値幅	約10 ㎚
	反射率測定範囲	0～175%、表示分解能：0.01％
	測定用光源	パルスキセノンランプ×2個
	照明径	12×12.5 ㎜（円＋楕円）
	測定径	MAV：Ø8 ㎜ SAV：Ø3 ㎜
	繰返し性	色彩値：標準偏差ΔE*ab0.02以内 (白色校正後、白色校正板を5秒間隔で30回測定したとき、当社測定条件による)
	器差	BCRAシリーズⅡタイル12色の平均値 ΔE*ab0.12以内（MAV-SCI、コニカミノルタマスターボディ基準、当社測定条件による）
	UV条件設定	100% / 0% / 100%+0% / 演算によるUV量の調整（機械的調整なし）^※1 ＜UV400 nm カットフィルター付き＞
	観察条件	2°視野、10°視野
	観察光源	A、C、D50、D65、F2、F6、F7、F8、F10、F11、F12、ID50、ID65、ユーザー設定光源^※2 （2種類の光源での同時評価可能）
	表示項目	色彩値、色差値、色彩値グラフ、色差グラフ、分光グラフ、OK/NG判定、擬似カラー
	表色系・色空間	Lab/LC*h/ハンターLab/Yxy/マンセル（C）/XYZおよび各色差（マンセルは除く）
	表色値	MI WI（ASTM E313-73） YI（ASTM E313-73、ASTM D1925） ISO Brightness（ISO 2470） WI/Tint（CIE/Ganz） Tristimulus Strength Opacity Grey Scale（ISO 105-A05） K/S 濃度（差分比較式（ΔE*ab）、最大吸収波長式、全波長式）汚染度（ISO 105-A04）ユーザーインデックス^※2
	色差式	ΔEab（CIE1976）/ΔE94（CIE1994）/ΔE00（CIEDE2000）/CMC（l：c）/ハンターΔE/DIN99o/FMC-2
光沢	測定角度	60°
	測定用光源	白色LED
	受光素子	シリコンフォトダイオード
	カラー感度	CIE-C光源と分光視感効率V（λ）の組合せへの調整
	光沢測定範囲	0～200GU　表示分解能：0.01GU
	測定径	MAV：10×7㎜（楕円） SAV：Ø3㎜
	繰返し性	標準偏差 0～10GU：0.1GU以内 10～100GU：0.2GU以内 100～200GU：指示値の0.2%以内（5秒間隔で30回測定したとき、当社測定条件による）
	器差	0～10GU：±0.2GU以内 10～100GU：±0.5GU以内（MAV、コニカミノルタマスター基準、当社測定条件による）
	対応規格	JIS Z 8741（MAV）、JIS K 5600、ISO 2813、ISO 7668（MAV）、ASTM D523-08、ASTM D2457-13、DIN 67530
測定時間		約1秒（SCI＋光沢またはSCE+光沢で測定したとき、測定ボタンを押してから測定が完了するまでの時間）
最短測定可能間隔		約2秒（SCI＋光沢またはSCE+光沢で測定したとき）
格納データ数		基準色：1,000データ　＋　測定値：5,100データ
測定可能回数		約3,000回（専用リチウムイオン電池フル充電、SCI＋光沢またはSCE＋光沢、23℃にて10秒間隔で連続測定したとき） Bluetooth使用時は約1,000回
ファインダー機能		あり（白色LED照明付き）
表示部		2.7型TFTカラー液晶　　表示上下反転機能付き
表示言語		日本語/英語/ドイツ語/フランス語/イタリア語/スペイン語/中国語（簡体字）/ポルトガル語/ロシア語/トルコ語/ポーランド語
インターフェース		USB2.0、Bluetooth（SSP対応）※別売のBluetoothモジュールが必要
電源		リチウムイオン電池（着脱式）、USBバスパワー（リチウムイオン電池装着のこと）、専用ACアダプター（リチウムイオン電池装着のこと）
充電時間		約6時間
使用温湿度範囲		温度：5～40℃、相対湿度：80%以下（35℃のとき）、結露しないこと
保管温湿度範囲		温度：0～45℃、相対湿度：80%以下（35℃のとき）、結露しないこと
大きさ		約81（幅）×93（高さ）×229（奥行き）㎜
質量		約660g
