光沢計 GM-268A/GM-60A/GM-60CT/GM-60S｜製品情報

製品概要

主に自動車内装部品、プラスチック製品、ほうろう製品の表面の光沢度合いを管理する用途で活用。
GM-268Aは20°、60°、85°、GM-60A/60S/60CTは60°の測定角度です。

ISO/JISなどの規格に準拠
表示部にカラーLCDを搭載
低グロスで高精度

製品詳細

ISO/JISなどの規格に準拠

ISO、ASTM、DIN、JIS（GM-60Sは除く）に準拠した国際仕様です。
関連企画：ISO 2813、ASTM D 523、ASTM D 2457、DIN 67530、ISO 7668、JIS Z 8741

表示部にカラーLCDを搭載

表示部にカラーLCDを搭載しているので、操作性や測定結果の視認性が従来機と比較して格段にアップしています。

低グロスで高精度

GM-60CT（測定角：60°）は、器差が小さいモデルなので、低グロスでの測定精度が高く、社内あるいはお取引先との間で複数台使用する場合に威力を発揮します。
自動車内装部品等の測定に適しています。

[繰返し性]
0.0 ～ 19.9 GU（範囲）で、0.1 GU（GM-60Aでは、0.2GU）
[器差]
0.0 ～ 19.9 GU（範囲）で、0.2 GU（GM-60Aでは、0.5GU）

微小面や曲面の測定が可能

GM-60S（測定角：60°）は、小口径モデルで測定面積がとても小さく、微小面や曲面の測定に適しています。

[測定面積]
2×4 mm（GM-60Aでは 9×15 mm）

ソフトウェア/ツール

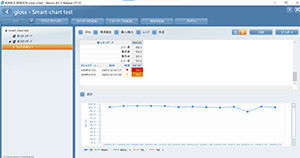

光沢管理ソフトウェア smart-chart（smart-lab Gloss）

光沢管理ソフトウェア smart-chart（smart-lab Gloss）は、smart-chartに含まれているsmart-lab Glossで、PCにGM-268A、GM-60A、GM-60CT、GM-60Sを接続して測定したり、測定器内のデータを読み込み、値およびグラフの結果表示、警告を含んだ合否判定ができるアプリケーションソフトウェアです。

[主な機能]
・本体からのデータ転送
・機器を接続した状態でのオンライン測定
・レポート作成
・合否判定（Pass/Warning/Fail）
・トレンドグラフ表示

ソフトウェアダウンロード「光沢管理ソフトウェア smart-chart（smart-lab Gloss）」

smart-chartの仕様

OS	Windows® 10 1607以上 32bit、Windows® 10 1607以上 64bit、Windows® 11
コンピューター	i5 2.5GHz; i9 相当以上（推奨）（x86 または x64）
メモリー（RAM）	8 GB以上（32 GB以上を推奨）
ハードディスク	4 GB以上の空き容量
ディスプレイ	1920 × 1080 ピクセル以上（4Kを推奨）
インターフェース	USBポート使用
制御対象	GM-268A、GM-60A、GM-60CT、GM-60S ※GM-268PlusとGM-60Plusは接続不可

型式	GM-268A	GM-60A	GM-60S	GM-60CT
測定角度	20°、60°、85°	60°	60°	60°
測定面積	20°：10×10 mm	–	–	–
	60°：9×15 mm	60°：9×15 mm	60°：2×4 mm	60°：9×15 mm
	85°：5×38 mm	–	–	–
適合規格	ISO 2813、ASTM D 523、ASTM D 2457、DIN 67530、ISO 7668（GM-60Sは除く）、JIS Z 8741（GM-60Sは除く）
測定範囲	20°：0.0～2,000 GU	–	–	–
	60°：0.0～1,000 GU	60°：0.0～1,000 GU	60°：0.0～1,000 GU	60°：0.0～1,000 GU
	85°：0.0～160 GU	–	–	–
分解能	0.0～99.9 GU：0.1 GU 100～2,000 GU：1 GU	0.0～99.9 GU：0.1 GU 100～1,000 GU：1 GU
繰返し性	0.0～99.9 GU：0.2 GU 100～2,000 GU：指示値の0.2%	0.0～99.9 GU：0.2 GU 100～1,000 GU：指示値の0.2%		0.0 ～ 19.9 GU：0.1 GU 20.0 ～ 99.9 GU：0.2 GU 100～1,000 GU：指示値の0.2%
器差	0.0～99.9 GU：0.5 GU 100～2,000 GU：指示値の0.5%	0.0～99.9 GU：0.5 GU 100～1,000 GU：指示値の0.5%		0.0 ～ 19.9 GU：0.2 GU 20.0 ～ 99.9 GU：0.5 GU 100 ～ 1,000 GU：指示値の 0.5%
メモリー容量	999（測定データ＋日時）
光沢差測定	50 基準値メモリー可能
測定回数	約4,000回（単3形アルカリ乾電池1本当りの測定回数）
測定時間	0.5秒
電源OFF	自動、10～99秒選択
表示言語	10ヶ国語（日本語、英語、スペイン語、ドイツ語、フランス語、イタリア語、ロシア語、ポーランド語、ポルトガル語、トルコ語）
測定モード	通常モード（サンプル・統計・連続測定・ベイシックモード）光沢差モード
インターフェース	USB 2.0
使用温湿度範囲	15℃～40℃　相対湿度85%以下（35℃のとき、結露しないこと）
保管室温度範囲	-10℃～60℃　相対湿度85%以下（35℃のとき、結露しないこと）
電源	単3形アルカリ乾電池（1.5V）1本、またはPCのUSBポートより
大きさ	本体：155（W）× 73（H）× 48（D） mm
質量	本体：400ｇ
表示デバイス	カラーLCD
ソフトウェア	光沢管理ソフトウェア smart-chart（smart-lab Gloss）
