表示や操作ボタンなどの機能が一体化された分光測色計オールインワンタイプ
製品概要
主に食品、医薬/化粧品、フィルムなどの色管理の用途で活用。
粉体、固体、液体、ペースト、錠剤、フィルムなど多種多様なサンプルの測定ができます。
製品詳細
かんたん操作

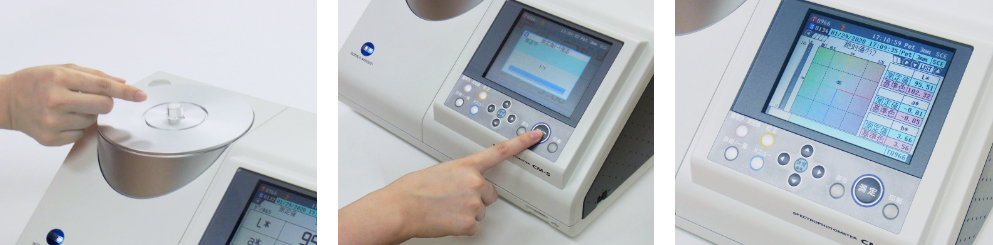

「1.電源スイッチON、2.試料を載せる、3.測定ボタンを押す。」 のステップだけで、誰でも、簡単に、すばやく測定ができます。
また、測定したデータは4000色、色差基準データは1000色まで記憶でき、呼び出しもスムーズです。
長期的に信頼性の高い測定データ
測定器が長期的に信頼できるデータを出力することは重要です。
CM-5は導入後も測定器の経年変化によるデータの変化量が少ないため、高精度な色の管理を保つことができます。
ハカル力「安心と信頼できる測定データ」
豊富なアタッチメント

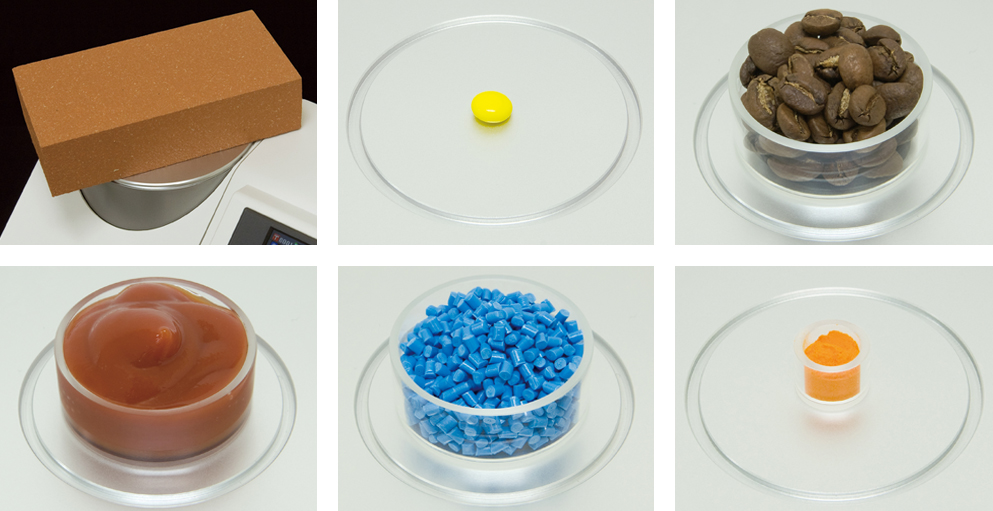

反射と透過の双方が測定できるのはもちろんのこと、豊富なアタッチメントと工夫された構造により、1台で固体・錠剤・粒・ペースト・液体といった様々な試料が測定ができます。
また、レアメタル、有機EL、創薬など高額な粉の微量測定は、微小シャーレ（Ø16mm）もご用意しています。
大型透過試料室

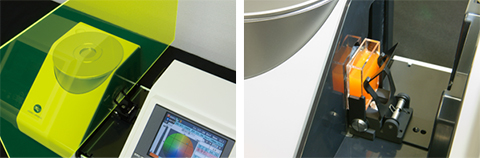

スライドカバーを開けると登場する透過試料室は大きく広く、奥行きに制限がありませんので、大きなシート物や60mmもの厚みがある試料も楽々測定できます。
また、10mmセル用測定セット（別売付属品）を使えば、市販の標準セルも使用できますので、現行作業の継承性に優れ、試料液体の節約にもなります。
各種色試験指数が登録済み
ガードナー色数（Gardner)、ハーゼン単位色数（Hazen/APHA）、ヨウ素色数（Iodine Color Number)、欧州薬局方（European Pharmacopoeia）や米国薬局方（US Pharmacopeia）が、あらかじめ登録されています。
IQ/OQ/PQに関する証明書の発行
IQ/OQ/PQサービスを実施しており、国内大手医薬品や外資系メーカー様からもご好評を頂いております。
設置作業及び稼働性確認作業も弊社の教育・訓練を受けた認定者が実施いたします。
ハカル力「充実したバリデーションサポート」
| 照明・受光光学系 | di:8°,de:8°（拡散照明・8°方向受光） SCI（正反射光含む)/SCE(正反射光除去）の切替機構付き DIN5033 Teil7、JIS Z 8722 条件c、ISO7724/1、CIE No.15、ASTM E 1164に準拠 |
| 積分球サイズ | Φ152 mm |
| 受光素子 | デュアル40素子シリコンフォトダイオードアレイ |
| 分光手段 | 平面回折格子 |
| 測定波長範囲 | 360 nm～740 nm |
| 測定波長間隔 | 10 nm |
| 半値幅 | 約10 nm |
| 反射率測定範囲 | 0～175％、出力分解能：0.01％ |
| 測定用光源 | パルスキセノンランプ |
| 測定時間 | 約1秒（データ出力まで）、最短測定可能間隔は約3秒 |
| 測定径/照明径 | LAV：Φ30 mm /Φ36 mm、MAV:Φ8 mm /Φ11 mm（別売付属品）、 SAV:Φ3 mm /Φ6 mm（別売付属品） |
| 繰返し性 | 分光反射率：標準偏差 0.10％以内（400nm～740nm） 色彩値：標準偏差 ⊿E*ab 0.04以内 *白色校正後、白色校正板を10秒間隔で30回測定したとき |
| 器差 | BCRAシリーズIIタイル12色の平均値 ⊿E*ab 0.15（Typical） （LAV/SCI） （コニカミノルタマスターボディ基準、当社測定条件による） |
| 透過色測定方式 | di:0°,de:0°（拡散照明・0°方向受光） |
| 透過試料室 | 奥行き：無制限、横幅：60 mm、測定径：Φ20 mm |
| 透過試料ホルダ（別売） | シート状・板状の試料/液体試料両用（着脱可能） |
| 表示ディスプレイ | 5.7型 TFTカラー液晶 |
| 表示言語 | 日本語（漢字）、英語、ドイツ語、フランス語、スペイン語、イタリア語、中国語（簡体字）、ポルトガル語 |
| 白色校正・100%校正 | 内蔵した白色校正板による自動校正（液体の透過測定時を除く） |
| インターフェイス | USB1.1 (PC接続、USBメモリー*1、USBキーボード*2）、RS-232C準拠（外部プリンター） |
| 観察条件 | 2°視野、10°視野 |
| 観察光源 | A、C、D50、ID50、D65、ID65、F2、F6、F7、F8、F10、F11、 F12（2種類の光源での同時評価可能） |
| 表示 | 分光数値、グラフ（反射、透過、吸光度）、色彩値、色差値、色差グラフ、OK/NG判定、 擬似カラー、色味方向 |
| 表色系・色空間 | L*a*b*、L*C*h、ハンターLab、Yxy、XYZ、マンセル、 および各色差（マンセルは除く） |
| インデックス（反射） | WI（ASTM E313-73/E313-96、ハンター）、YI（ASTM E313-73/E313-96/ASTM D1925）、WB（ASTM E313-73）、MI、ISOブライトネス |
| インデックス（透過） | Gardner, Iodine Color Number, Platinum-Cobalt Color Scale (Hazen/APHA), European Pharmacopoeia、 US Pharmacopeia |
| ユーザーインデックス | 有り（ユーザーインデックスの設定には色彩管理ソフトウェアSpectraMagic NX2が必要です。） |
| 色差式 | ⊿E*ab （CIE1976）、⊿E*94 （CIE1994）、⊿E00 （CIE 2000）、⊿E（ハンター）、CMC （l: c） |
| 合否判定 | 各色彩値（マンセルは除く）と各色差値および 各インデックス値（透過インデックスは除く）それぞれに限界値を設定可能 |
| 格納データ数 | 測定値データ 4000データ / 色差基準色データ 1000データ |
| USBメモリへの保存* | 測定値データと色差基準色データを保存可能。 環境設定の保存と読出しが可能。 |
| 電源 | 専用ACアダプタ（100V～、50/60Hz） |
| 大きさ | スライドカバー閉状態：385（幅）×192（高さ）×261（奥行き）mm スライドカバー開状態：475（幅）×192（高さ）×261（奥行き）mm |
| 質量 | 約5.8 kg |
| 使用温湿度範囲 | 13～33℃、相対湿度80％以下（35℃のとき）、結露しないこと |
| 保管温湿度範囲 | 0～40℃、相対湿度80％以下（35℃のとき）、結露しないこと |
- *1 セキュリティ設定機能のないUSBメモリー対応です。
- *2 USBのhuman interface device class 準拠のUSキーボード対応です。（上記対応のUSBメモリー、キーボードすべての動作を保証するものではありません。
- ●ここに記載の内容、仕様および外観は予告なしに変更する場合があります。
